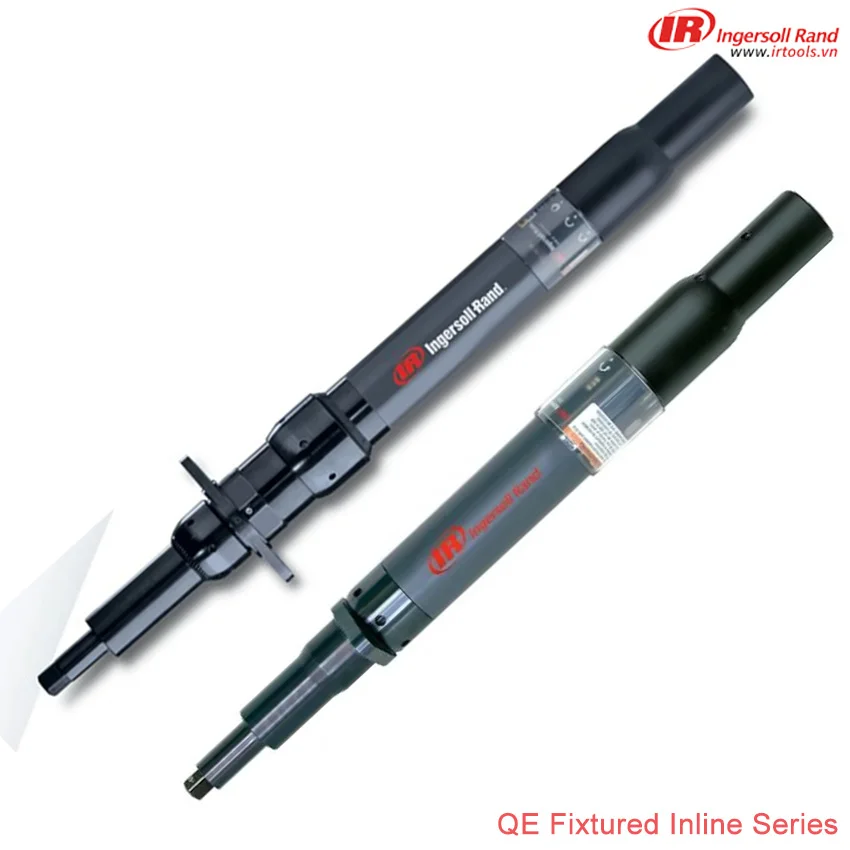

Đặc tính kỹ thuật model QE Fixtured Inline
Độ chính xác cao: QE Fixtured Inline Series sử dụng cảm biến mô-men xoắn tích hợp (Torque Transducer) kết hợp hệ thống điều khiển vòng kín (Closed-loop Control), cho phép đo lường và kiểm soát mô-men xoắn trong suốt chu trình siết. Dải lực siết toàn series từ 0.3 – 120 Nm
Tính năng điều khiển theo mô-men và góc quay, giúp duy trì tính đồng nhất của mối ghép ren, đồng thời cung cấp dữ liệu truy xuất phục vụ kiểm soát chất lượng lắp ráp.
Hiệu suất vận hành: Dòng QE được trang bị các tính năng hỗ trợ như phản hồi TactAlert, đèn LED chiếu sáng và tùy chọn đèn chỉ thị trạng thái, giúp nâng cao khả năng giám sát quá trình siết. Thiết kế tốc độ cao cùng cơ chế khởi động từ xa thông qua bộ điều khiển tạo điều kiện tích hợp thiết bị vào các trạm lắp ráp tự động, góp phần tối ưu hóa chu kỳ sản xuất và hạn chế gián đoạn vận hành.
Động cơ DC không chổi than (Brushless DC Motor) giúp giảm hao mòn cơ khí, trong khi công tắc không tiếp điểm (Non-contacting Switches) cải thiện tuổi thọ vận hành. Hệ thống truyền động bánh răng chịu tải nặng (Heavy-duty Gear Train) được thiết kế để đáp ứng các chu kỳ siết liên tục.
Chức năng cảnh báo bảo trì phòng ngừa hỗ trợ xác định thời điểm bảo dưỡng, giảm nguy cơ hỏng hóc và thời gian dừng máy ngoài kế hoạch.
QE Fixtured Inline Series cung cấp nhiều cấp mô-men xoắn, kích thước trục truyền động và cấu hình thân máy. Thiết kế trục thẳng (Inline) cho phép gá lắp đồng trục với bu lông, hạn chế sai lệch hướng tác dụng lực.
Khác với dòng QE Angle cầm tay, phiên bản Fixtured Inline được tối ưu để lắp trên đồ gá hoặc tay đòn phản lực, phù hợp với hệ thống siết tự động, trạm lắp ráp cố định và các ứng dụng yêu cầu độ lặp lại cao.
Thông số kỹ thuật model QE Fixtured Inline
| Model | Dải mô-men (Nm) | Dải mô-men (ft-lbs) | Mô-men tối đa (Nm) | Kiểu khởi động | Cấu hình | Tốc độ không tải (rpm) | Chiều dài trục (mm) | Độ dịch chuyển (mm) | Chiều dài tổng thể (mm) | Khối lượng (kg) | Đầu truyền động |
|---|---|---|---|---|---|---|---|---|---|---|---|
| QE2SC002F32S06 | 0.3 – 1.5 | 0.2-1.1 | 1.5 | Khởi động từ xa qua bộ điều khiển | Dạng thẳng (Inline) | 3000 | 47 | 19 | 342 | 0.91 | 3/8 in. square |
| QE2SC003F32S06 | 0.6 – 3.0 | 0.4-2.2 | 3 | 2450 | 47 | 19 | 342 | 0.91 | 3/8 in. square | ||
| QE2SC005F32S06 | 1.0 – 5.0 | 0.7-3.7 | 5 | 1700 | 47 | 19 | 342 | 0.91 | 3/8 in. square | ||
| QE2SC007F32S06 | 1.3 – 6.5 | 1.0-4.8 | 6.5 | 1250 | 47 | 19 | 342 | 0.91 | 3/8 in. square | ||
| QE2SC010F32S06 | 2.0 – 10.0 | 1.5-7.4 | 10 | 850 | 47 | 19 | 342 | 0.91 | 3/8 in. square | ||
| QE4SC010B41S06 | 2.0 – 8.0 | 1.5-5.9 | 10 | 1820 | 111 | 23 | 437 | 1.2 | 3/8 in. square | ||
| QE4SC015B41S06 | 3.0 – 12.0 | 2.2-8.9 | 15 | 1220 | 111 | 23 | 437 | 1.2 | 3/8 in. square | ||
| QE4SC020B41S06 | 4.0 – 16.0 | 3.0 – 11.8 | 20 | 900 | 111 | 23 | 437 | 1.2 | 3/8 in. square | ||
| QE4SC025B41S06 | 5.0 – 20.0 | 3.7 – 44.1 | 25 | 710 | 111 | 23 | 437 | 1.2 | 3/8 in. square | ||
| QE6SC020F61S06 | 4.0 – 16.0 | 3.0 – 11.8 | 20 | 1840 | 154 | 39.5 | 544.2 | 2.1 | 3/8 in. square | ||
| QE6SC028F61S06 | 5.6 – 22.4 | 4.1 – 16.5 | 28 | 1360 | 154 | 39.5 | 544.2 | 2.1 | 3/8 in. square | ||
| QE6SC033F61S06 | 6.6 – 26.4 | 4.9 – 19.5 | 33 | 1130 | 154 | 39.5 | 544.2 | 2.1 | 3/8 in. square | ||
| QE6SC050F61S08 | 10.0 – 40.0 | 7.4 – 29.5 | 50 | 760 | 153 | 39.5 | 544.2 | 2.1 | 1/2 in. Square | ||
| QE8SC055F61S08 | 11.0 – 44.0 | 8.1 – 32.5 | 55 | 1470 | 153 | 39 | 608.3 | 3 | 1/2 in. Square | ||
| QE8SC070F61S08 | 14.0 – 56.0 | 10.3 – 41.3 | 70 | 1160 | 153 | 39.5 | 608.3 | 3 | 1/2 in. Square | ||
| QE8SC090F61S08 | 18.0 – 72.0 | 13.3 – 53.1 | 90 | 900 | 153 | 39 | 608.3 | 3 | 1/2 in. Square | ||
| QE8SC090F81S08 | 18.0 – 72.0 | 13.3 – 53.1 | 90 | 900 | 238.8 | 39.8 | 659 | 3.1 | 1/2 in. Square | ||
| QE8SC150F61S08 | 30.0 – 120.0 | 22.1 – 88.5 | 150 | 500 | 153 | 39 | 642.9 | 3.4 | 1/2 in. Square |
Tài liệu kỹ thuật và hướng dẫn sử dụng
Nhà sản xuất Ingersoll Rand cung cấp các tài liệu kỹ thuật liên quan đến dòng QE Fixtured Inline Series, bao gồm:
- QE2 Series Parts Information: Tài liệu cấu tạo và thông tin phụ tùng thay thế của dòng QE2.
- QE2 Series Maintenance Information: Tài liệu hướng dẫn bảo dưỡng và kiểm tra thiết bị.
- Hand-Held Tools with a Controller Safety Information: Tài liệu hướng dẫn an toàn đối với dụng cụ sử dụng bộ điều khiển.
