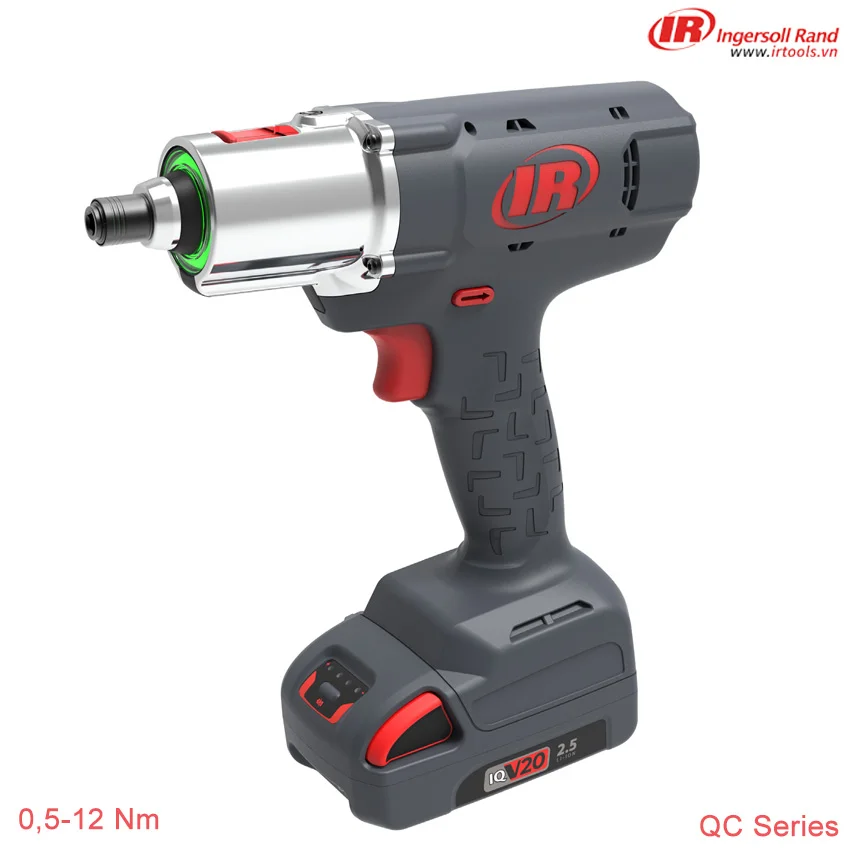

Hệ thống ly hợp tự ngắt, tốc độ điều chỉnh, đầu lục giác 1/4 inch và mô-men xoắn tối đa 12 Nm giúp kiểm soát quá trình siết ổn định. Công nghệ INSIGHT Connect, đèn LED 360°, pin IQV20 và thiết kế tay cầm cân bằng giúp nâng cao hiệu suất, chất lượng lắp ráp và sự thoải mái cho người vận hành.
Đặc tính kỹ thuật QCP Series
QC Series 20V Cordless Clutch Screwdrivers được thiết kế cho các công đoạn siết vít và liên kết ren có kiểm soát trong dây chuyền lắp ráp công nghiệp chu kỳ cao, đặc biệt phù hợp với những trạm làm việc yêu cầu độ lặp lại mô-men xoắn, khả năng xác nhận kết quả nhanh và tính công thái học cao.
Cơ cấu ly hợp tự ngắt (auto shutoff clutch) sẽ tách truyền động khi đạt giá trị mô-men đã cài đặt, giúp thiết bị đạt Cmk >1.67 với độ chính xác ±10%, qua đó duy trì độ ổn định và khả năng lặp lại của quá trình siết. Cụm ly hợp có thể khóa và chống can thiệp ngoài ý muốn, hỗ trợ các ứng dụng có mô-men đến 12 Nm.
Đối với yêu cầu điều chỉnh quy trình, các model QCP có khả năng lập trình cho phép thiết lập tốc độ và các thông số nâng cao thông qua ứng dụng INSIGHT™ Connect trên thiết bị di động hoặc máy tính. Nhờ đó, kỹ sư sản xuất có thể hiệu chỉnh tốc độ trục truyền động phù hợp với từng ứng dụng mà không cần thay đổi dụng cụ.
Khả năng lập trình cũng giúp giảm thời gian chuyển đổi giữa nhiều yêu cầu siết khác nhau trên cùng một trạm lắp ráp.

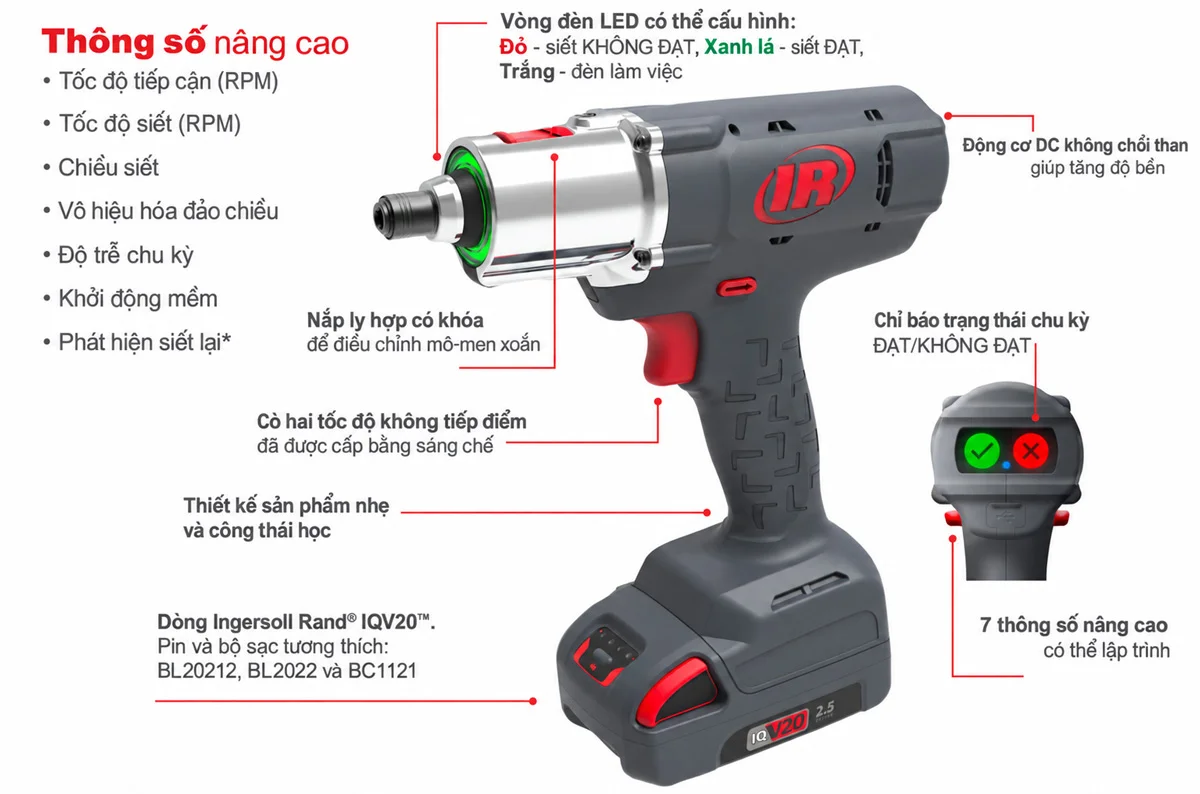

Cò điều khiển hai cấp tốc độ, sử dụng kết cấu không tiếp xúc, giúp vận hành êm và hạn chế mài mòn cơ khí. Thiết kế tay cầm dạng súng được cân bằng giúp giảm tải cho người vận hành khi thực hiện các chu kỳ siết lặp lại liên tục.

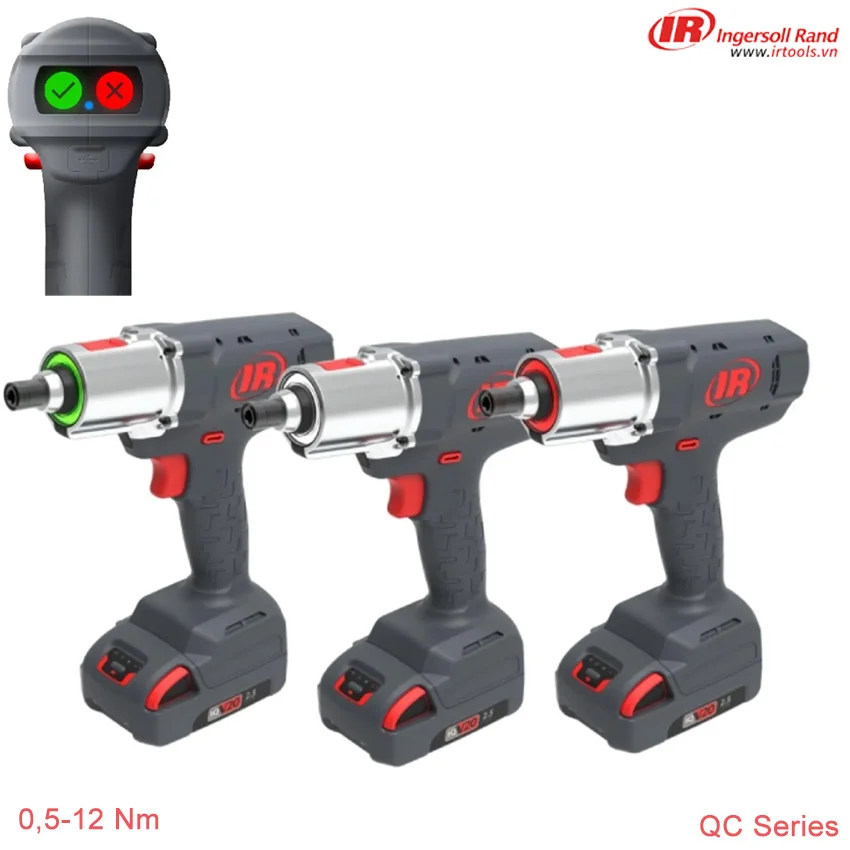

Vòng đèn LED đa màu 360° Status Beam vừa chiếu sáng khu vực liên kết vừa cung cấp phản hồi trực quan tức thời. Kết hợp với Cycle Status Indicator, trạng thái đạt/không đạt của chu trình siết có thể được xác nhận trực tiếp tại trạm làm việc, giúp hạn chế bỏ sót hoặc siết sai liên kết.
Sử dụng chung pin và bộ sạc IQV20™, thuận tiện cho việc tiêu chuẩn hóa nguồn pin trong hệ thống dụng cụ không dây Ingersoll Rand.
So với các phiên bản QC Series không lập trình, dòng QCP bổ sung khả năng cài đặt thông số bằng phần mềm thông qua INSIGHT Connect, đồng thời vẫn duy trì nguyên lý ly hợp đã được kiểm chứng, dải mô-men, kích thước nhỏ gọn và nền tảng pin 20V. Thiết bị được thiết kế để đáp ứng hơn 500.000 chu kỳ vận hành trong các ứng dụng lắp ráp công nghiệp tốc độ cao.
Thông số kỹ thuật máy siết QCP Series
| Model | Cấu hình dụng cụ | Đầu truyền động | Dải mô-men (Nm) | Tốc độ (rpm) | Trọng lượng lbs (kg) | Chiều dài in (mm) | Chiều cao in (mm) | Thiết lập |
|---|---|---|---|---|---|---|---|---|
| QCP2P02Q4 | Pistol | 1/4″ Hex | 0.5 – 2 | 350 – 1160 | 2.3 (1.04) | 8.3 (210) | 8.2 (208.6) | Programmable |
| QCP2P04Q4 | Pistol | 1/4″ Hex | 1 – 4 | 350 – 1160 | 2.3 (1.04) | 8.3 (210) | 8.2 (208.6) | Programmable |
| QCP2P08Q4 | Pistol | 1/4″ Hex | 3 – 8 | 140 – 700 | 2.3 (1.04) | 8.3 (210) | 8.2 (208.6) | Programmable |
| QCP2P12Q4 | Pistol | 1/4″ Hex | 5 – 12 | 140 – 700 | 2.3 (1.04) | 8.3 (210) | 8.2 (208.6) | Programmable |
