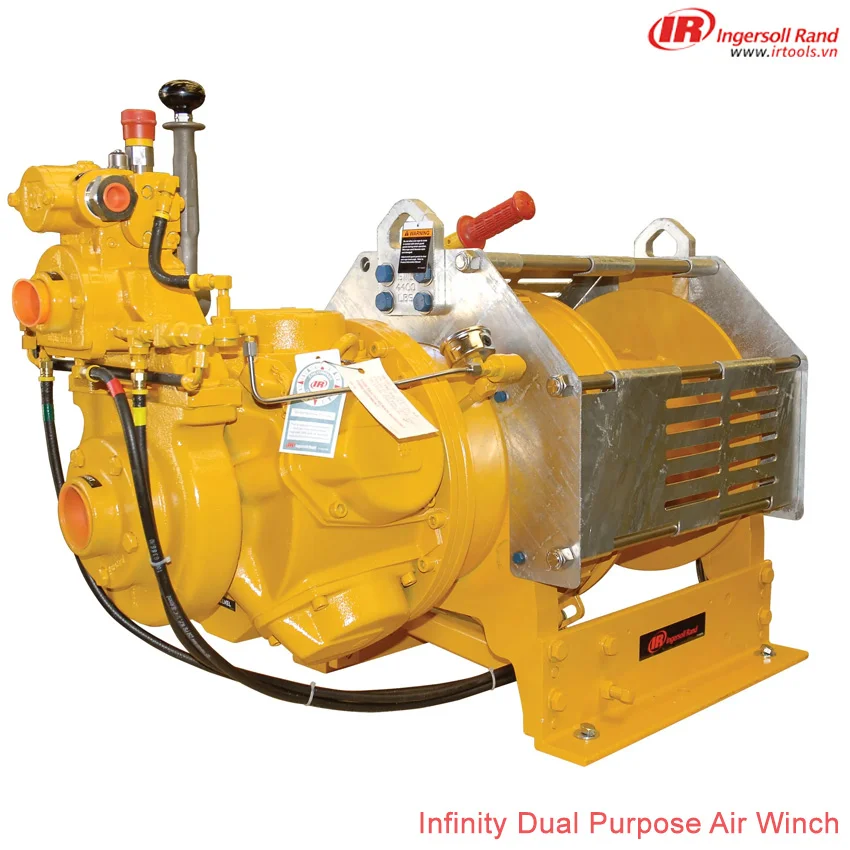

Ingersoll Rand Infinity Dual Purpose Air Winch kết hợp kết cấu cơ khí bền bỉ của dòng Infinity với các tính năng an toàn tăng cường dành cho ứng dụng nâng người. Thiết bị cho phép sử dụng một hệ thống tời để nâng nhân sự hoặc vật tư trong những môi trường không yêu cầu tời Man Rider chuyên biệt. Phù hợp với hoạt động nâng nhiều người hoặc sàn nâng nhân sự, tùy tải trọng và cấu hình được phê duyệt.
Đặc tính kỹ thuật dòng Infinity Dual Purpose
Độ bền và kết cấu (Durability)
Khung tời chế tạo hoàn toàn bằng thép với kết cấu hàn chịu lực, đáp ứng môi trường vận hành công nghiệp khắc nghiệt. Động cơ khí nén piston hướng kính (Radial Piston Air Motor) tạo mô-men xoắn lớn, cung cấp công suất ổn định và cho phép điều chỉnh tốc độ nâng hạ theo yêu cầu. Van điều khiển K5C2 có khả năng tự làm sạch, hỗ trợ duy trì lưu lượng khí và hiệu suất truyền động trong quá trình vận hành liên tục.
Hệ thống an toàn (Safety)

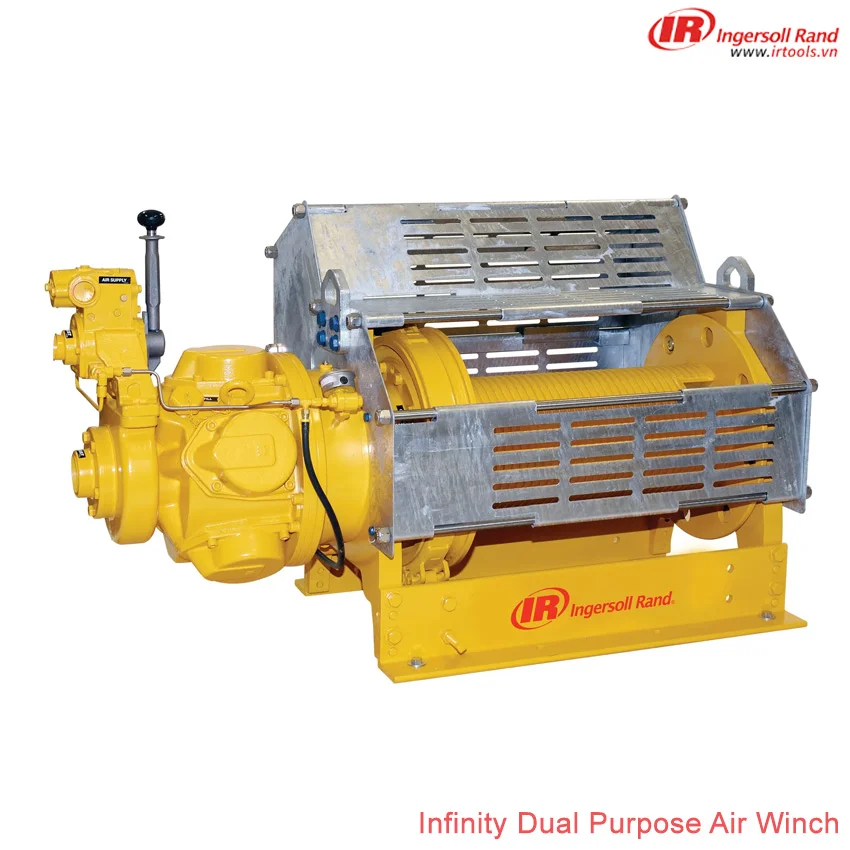

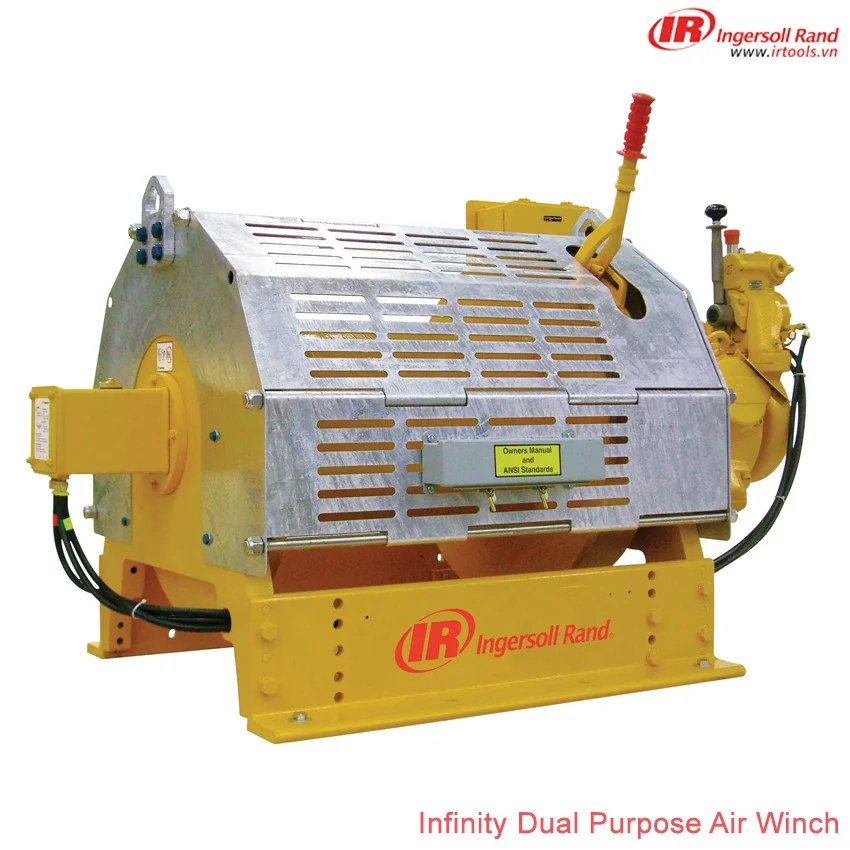

Tấm chắn tang cuốn cáp có thể điều chỉnh nhằm hạn chế tiếp xúc với các bộ phận chuyển động và bảo vệ người vận hành. Cần điều khiển tốc độ biến thiên Lift-to-Shift cho phép kiểm soát chuyển động tải chính xác, kết hợp cơ cấu an toàn tích hợp.
Thiết bị đáp ứng tiêu chuẩn ATEX Zone 1 và Zone 2 theo công bố của nhà sản xuất, phù hợp với các khu vực có nguy cơ hình thành môi trường dễ cháy nổ.
Hiệu suất vận hành (Performance)
Các tai nâng tích hợp trên khung được thiết kế để nâng toàn bộ khối lượng tời và cáp thép lắp đặt. Tỷ số tối thiểu giữa đường kính tang và đường kính cáp thép là 18:1, giúp hạn chế ứng suất uốn và giảm hao mòn cáp trong quá trình cuốn nhả.
Hộp giảm tốc bố trí tích hợp bên trong tang cuốn cáp (Gearbox-in-Drum), tối ưu kích thước tổng thể và khả năng lắp đặt tại không gian hạn chế.
Thông số kỹ thuật tời Infinity Dual Purpose
Gồm các biến thể Model: FA2i-MR24MK1G, FA2.5i-MR24MK1G, FA5i-MR24MK1G
Dòng nâng người (Personnel Lifting)
| Thông số kỹ thuật | FA2i-MR24MK1G | FA2.5i-MR24MK1G | FA5i-MR24MK1G |
|---|---|---|---|
| Tải trọng định mức tại lớp cáp ngoài cùng – kg (lb) | 1,445 (3,180) | 1,445 (3,180) | 3,123 (6,870) |
| Tốc độ nâng tại lớp cáp ngoài cùng – m/phút (ft/phút) | 23 (75) | 53 (173) | 23 (75) |
| Lưu lượng khí tiêu thụ khi mang tải định mức – m³/phút (ft³/phút) | 8 (280) | 20 (700) | 20 (700) |
| Thể tích khí cần để nâng tải định mức lên 3 m tại lớp cáp ngoài cùng – m³ (ft³) | 1.0 (37.3) | 1.1 (40.5) | 2.6 (93.3) |
| Mức ồn theo EN 14492-1 – dB(A) | 87 | 97 | 97 |
| Sức chứa tang cuốn – Chiều dài cáp – m (ft) | 430 (1,435) | 430 (1,435) | 410 (1,346) |
| Sức chứa tang cuốn – Đường kính cáp – mm (in) | 13 (1/2) | 13 (1/2) | 20 (3/4) |
| Khối lượng tịnh – kg (lb) | 420 (925) | 574 (1,265) | 907 (2,000) |
Thông số nâng người được xác định theo hệ số thiết kế 8:1, tại áp suất khí đầu vào 6,3 bar (90 psi) khi tời đang vận hành.
Dòng nâng hàng (Utility Lifting)
| Thông số kỹ thuật | FA2i-MR24MK1G | FA2.5i-MR24MK1G | FA5i-MR24MK1G |
|---|---|---|---|
| Tải trọng định mức tại lớp cáp ngoài cùng – kg (lb) | 2,000 (4,400) | 2,273 (5,000) | 5,000 (11,000) |
| Tốc độ nâng tại lớp cáp ngoài cùng – m/phút (ft/phút) | 16 (51) | 40 (132) | 16 (54) |
| Lưu lượng khí tiêu thụ khi mang tải định mức – m³/phút (ft³/phút) | 8 (280) | 20 (700) | 20 (700) |
| Thể tích khí cần để nâng tải định mức lên 3 m tại lớp cáp ngoài cùng – m³ (ft³) | 1.5 (54.9) | 1.5 (53.0) | 3.8 (129.6) |
| Mức ồn theo EN 14492-1 – dB(A) | 87 | 97 | 97 |
| Sức chứa tang cuốn – Chiều dài cáp – m (ft) | 430 (1,435) | 430 (1,435) | 410 (1,346) |
| Sức chứa tang cuốn – Đường kính cáp – mm (in) | 13 (1/2) | 13 (1/2) | 20 (3/4) |
| Khối lượng tịnh – kg (lb) | 420 (925) | 574 (1,265) | 907 (2,000) |
Thông số nâng hàng được xác định theo hệ số thiết kế 5:1, tại áp suất khí đầu vào 6,3 bar (90 psi) khi tời đang vận hành.
(1) Sức chứa tang được tính với cáp thép quấn chặt, không có khoảng hở phía trên lớp cáp ngoài cùng (no freeboard).
Phụ kiện tùy chọn
- Controls: Bộ điều khiển tời khí nén.

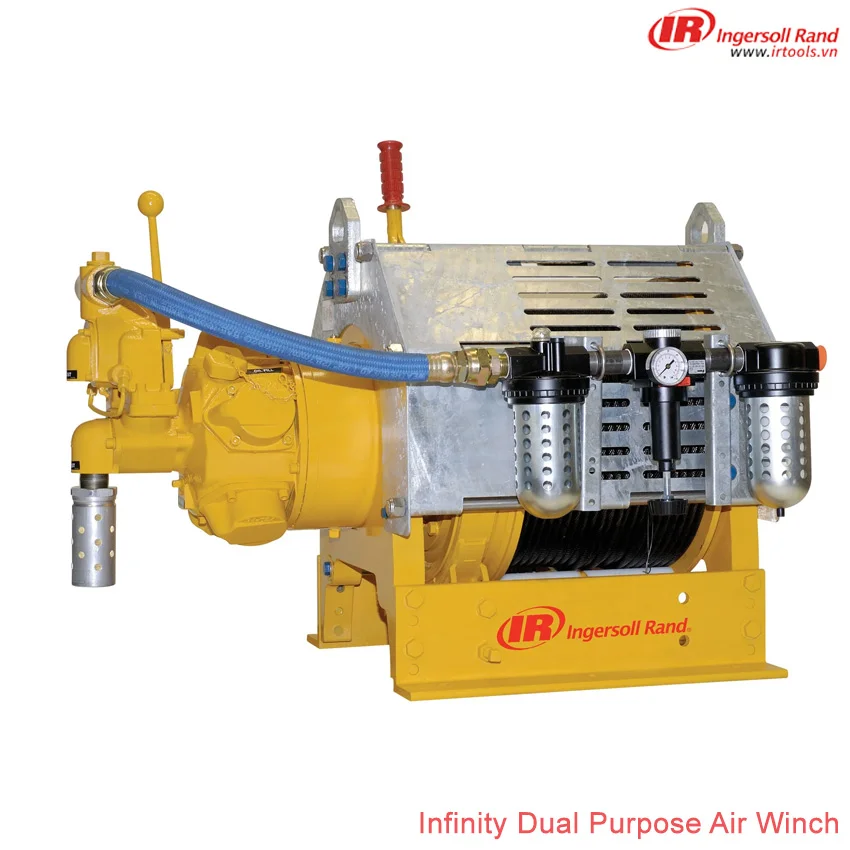

- Airline Accessories: Phụ kiện đường khí nén.
- Drum Guards :Tấm chắn bảo vệ tang cuốn cáp.
Lưu ý kỹ thuật và an toàn
Dòng Infinity Dual Purpose có hai mức tải trọng định mức riêng cho ứng dụng nâng người và nâng hàng. Không sử dụng tải trọng nâng hàng để xác định khả năng nâng người. Khi lựa chọn thiết bị cần kiểm tra tải trọng tổng, chiều cao nâng, đường kính và chiều dài cáp thép, áp suất và lưu lượng khí cấp, cơ cấu phanh, hệ thống an toàn và chứng nhận phù hợp với vị trí lắp đặt. Việc nâng người chỉ được thực hiện theo cấu hình và quy trình được nhà sản xuất phê duyệt.
