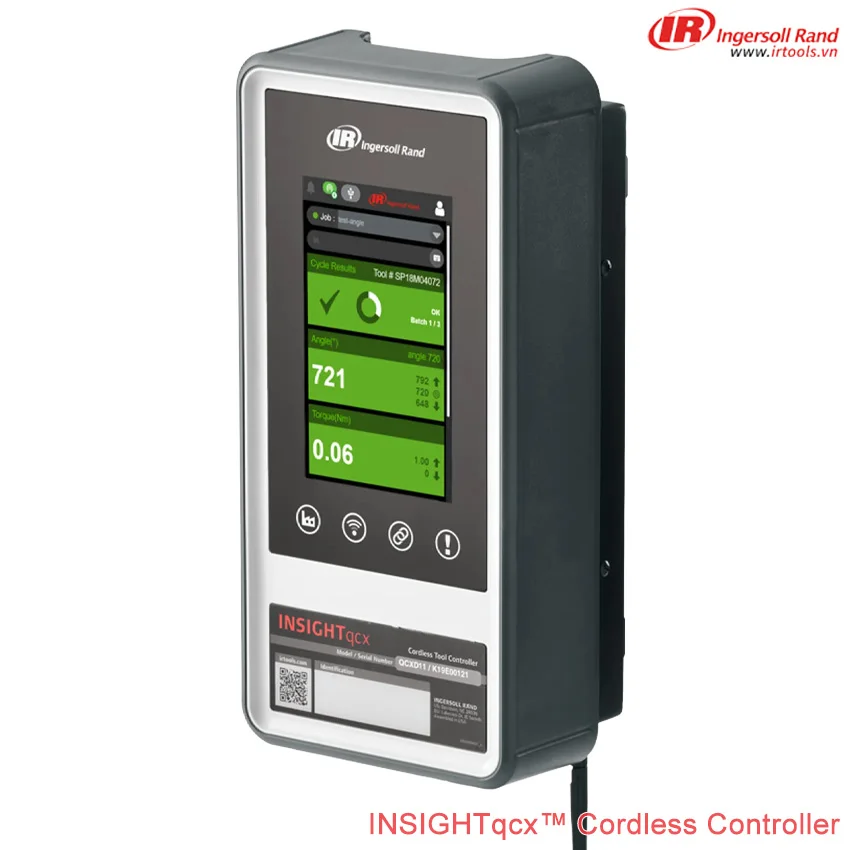

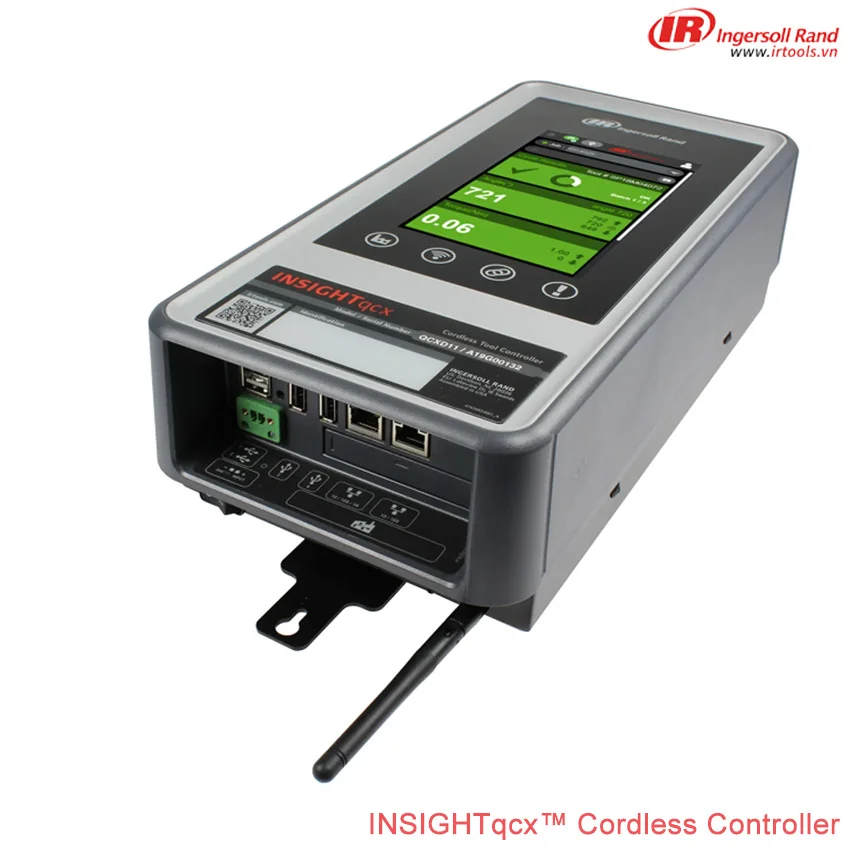

Đặc tính kỹ thuật bộ điều khiển lực siết INSIGHTqcx
NSIGHTqcx™ được trang bị giao diện lập trình trực quan, giúp kỹ thuật viên thiết lập và giám sát quy trình siết bu lông mà không yêu cầu chuyên môn lập trình phức tạp. Hệ thống hỗ trợ kết nối phụ kiện Plug & Play, ghép nối dụng cụ không dây qua hai bước, sao lưu và khôi phục cấu hình tích hợp.
Bộ điều khiển sử dụng nền tảng lập trình trên trình duyệt web, cho phép truy cập từ máy tính, máy tính bảng hoặc điện thoại tương thích mà không phụ thuộc vào hệ điều hành. Các chức năng điều khiển logic tích hợp hỗ trợ xây dựng trình tự công việc, đồng bộ hoạt động của dụng cụ với dây chuyền lắp ráp.
INSIGHTqcx™ quản lý kết quả và truy xuất lịch sử vận hành, bộ nhớ có khả năng lưu trữ 500.000 chu kỳ siết, kết hợp nhật ký hệ thống, nhật ký thao tác và chức năng chẩn đoán tích hợp, phục vụ phân tích sai lệch và kiểm soát chất lượng mối ghép. Màn hình cảm ứng cho phép giám sát trạng thái vận hành; chức năng quét mã vạch hỗ trợ xác nhận sản phẩm và quản lý trình tự lắp ráp.
Với tùy chọn phần mềm Multi-Tool Controller (MTC), một bộ INSIGHTqcx™ có thể quản lý tối đa 6 dụng cụ siết tương thích. So với cấu hình sử dụng bộ điều khiển riêng lẻ cho từng dụng cụ, giải pháp này giúp giảm số lượng phần cứng, đơn giản hóa tích hợp và nâng cao hiệu quả quản lý hệ thống siết trên dây chuyền sản xuất.
Thông số kỹ thuật INSIGHTqcx
| Model | Series | Display | Hardware Option | Software Option – FieldBus | Software Option – MES |
|---|---|---|---|---|---|
| QCXD11 | QCX | Display | Standard | ||
| QCXD11-F | QCX | Display | Standard | x | |
| QCXD11-FM | QCX | Display | Standard | x | x |
| QCXD11-M | QCX | Display | Standard | x |
Giải thích các tùy chọn kỹ thuật
- Display: Phiên bản tích hợp màn hình hiển thị.
- Hardware Option – Standard: Cấu hình phần cứng tiêu chuẩn.
- Software Option – FieldBus: Tùy chọn phần mềm hỗ trợ giao tiếp Fieldbus để tích hợp với hệ thống điều khiển công nghiệp.
- Software Option – MES: Tùy chọn phần mềm hỗ trợ kết nối với hệ thống quản lý điều hành sản xuất (Manufacturing Execution System).
- Ký hiệu x: Tùy chọn tương ứng được trang bị trong cấu hình model.
- Ô trống: Tùy chọn không được đánh dấu trong cấu hình model.
Các thông số chức năng nổi bật
Bảng sau tổng hợp các đặc điểm kỹ thuật và chức năng của bộ điều khiển Ingersoll Rand INSIGHTqcx™ Cordless Controller.
| Thông số | Giá trị / Tính năng |
|---|---|
| Dòng sản phẩm | INSIGHTqcx™ |
| Series | QCX |
| Số model công bố | 4 |
| Giao diện vận hành | Màn hình cảm ứng |
| Phương thức lập trình | Trình duyệt web |
| Lưu trữ dữ liệu siết | 500.000 chu kỳ |
| Điều khiển nhiều dụng cụ | Tối đa 6 dụng cụ với tùy chọn MTC |
| Kết nối dụng cụ | Ghép nối không dây qua 2 bước |
| Tùy chọn giao tiếp công nghiệp | FieldBus |
| Tùy chọn tích hợp hệ thống sản xuất | MES |
| Chẩn đoán | Tích hợp |
| Quản lý nhật ký | Audit Logs và System Logs |
| Quản lý cấu hình | Sao lưu và khôi phục tích hợp |
| Quản lý phụ kiện | Plug & Play |
| Nhận dạng sản phẩm | Hỗ trợ quét nhiều mã vạch |
| Nâng cấp hệ thống | Hỗ trợ nâng cấp phần cứng và phần mềm |
Tài liệu kỹ thuật và hướng dẫn sử dụng
Nhà sản xuất Ingersoll Rand cung cấp các tài liệu kỹ thuật liên quan đến bộ điều khiển INSIGHTqcx™ Cordless Controller, bao gồm:
- INSIGHTqcx™ Cordless Controller Flyer: Tài liệu giới thiệu sản phẩm, các chức năng điều khiển và lợi ích khi tích hợp vào dây chuyền sản xuất.
