Ingersoll Rand 2236QTIMAX: Thông Số Kỹ Thuật, Hệ Thống Drive Xchange Và Hướng Dẫn Bảo Dưỡng

Dòng 2236 được thiết kế với động cơ mạnh mẽ, kết cấu bền chắc và khả năng vận hành êm ái, hướng đến nhu cầu sử dụng của các kỹ thuật viên chuyên nghiệp. Theo thông tin sản phẩm, dòng súng siết này đạt mô-men xoắn tháo đai ốc (breakaway torque) lên đến 1.500 ft-lb.

Bài viết dưới đây tổng hợp những đặc điểm kỹ thuật quan trọng của Ingersoll Rand 2236QTIMAX, các phiên bản đầu đe, yêu cầu nguồn khí, hướng dẫn bôi trơn và thông tin bảo dưỡng để người sử dụng hiểu rõ hơn về dòng dụng cụ này.

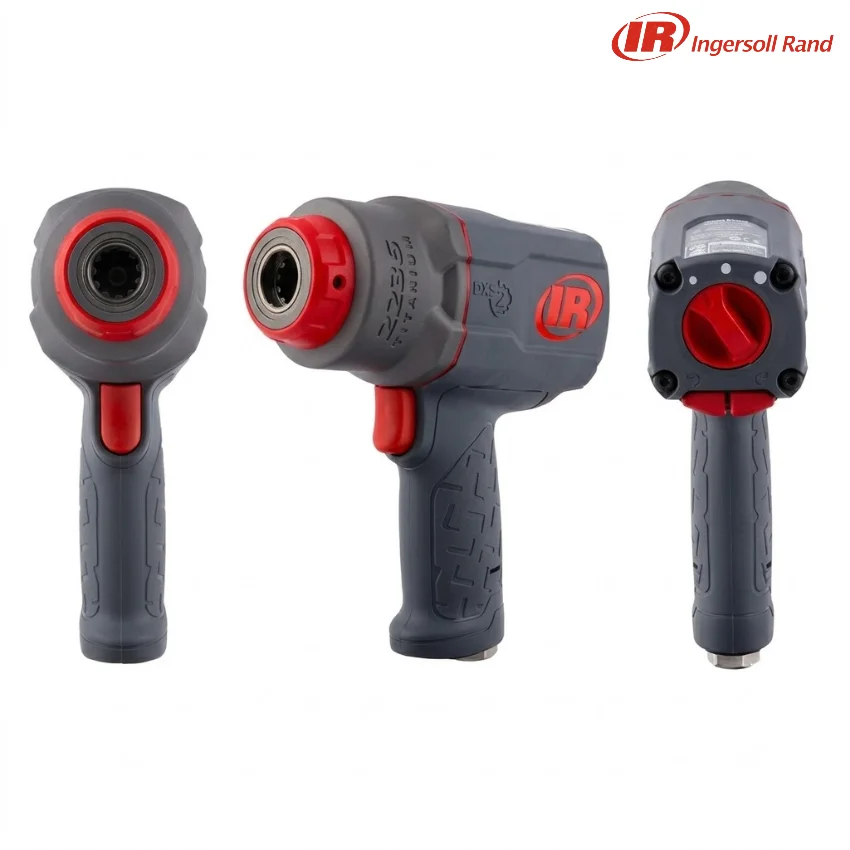

1. Tổng quan về súng siết khí nén Ingersoll Rand 2236QTIMAX

Dòng súng siết khí nén Ingersoll Rand 2236 được phát triển nhằm kết hợp khả năng tạo mô-men xoắn cao với tính linh hoạt trong quá trình sử dụng. Một trong những điểm khác biệt của dòng sản phẩm này là hệ thống đầu đe có thể thay đổi, giúp người vận hành tùy chỉnh cấu hình dụng cụ theo yêu cầu công việc.

Thay vì phụ thuộc vào nhiều adapter hoặc đầu nối dài, Drive Xchange System™ cho phép sử dụng các đầu đe tương thích được thiết kế cho dòng 2236. Theo tài liệu Ingersoll Rand, cách thiết kế này giúp hạn chế sự suy giảm mô-men xoắn liên quan đến việc sử dụng adapter và đầu nối dài.

Bên cạnh hệ thống đầu đe có thể thay đổi, dòng 2236 còn được giới thiệu với kết cấu bền chắc, động cơ mạnh mẽ và khả năng vận hành êm ái, phù hợp với nhu cầu sử dụng của kỹ thuật viên chuyên nghiệp.

1.1. Những đặc điểm chính của dòng 2236

• Đầu truyền động 1/2 inch: Dòng sản phẩm được thiết kế với đầu truyền động phù hợp hệ thống Drive Xchange.
• Drive Xchange System™: Hệ thống được cấp bằng sáng chế cho phép thay đổi đầu đe mà không cần sử dụng các adapter và đầu nối dài.
• Mô-men xoắn tháo cao: Dòng 2236 đạt mức breakaway torque được công bố là 1.500 ft-lb.
• Kết cấu bền chắc: Dụng cụ được thiết kế hướng đến nhu cầu làm việc của kỹ thuật viên chuyên nghiệp.
• Khả năng tùy chỉnh: Người sử dụng có thể lựa chọn các loại đầu đe tương thích với từng yêu cầu sử dụng.

Những đặc điểm trên giúp dòng 2236 tập trung vào hai yếu tố quan trọng: khả năng tạo mô-men xoắn và sự linh hoạt khi thay đổi cấu hình đầu truyền động.

2. Hệ thống Drive Xchange System™ trên Ingersoll Rand 2236 có gì đặc biệt?

Drive Xchange System™ là hệ thống thay đổi đầu đe được Ingersoll Rand trang bị cho dòng súng siết khí nén 2236. Hệ thống này cho phép người vận hành thay đổi đầu đe để phù hợp với công việc mà không cần sử dụng các adapter hoặc đầu nối dài truyền thống.

Theo tài liệu sản phẩm, các adapter và đầu nối dài có thể làm giảm mô-men xoắn truyền đến chi tiết liên kết. Drive Xchange được thiết kế nhằm giải quyết vấn đề này bằng cách cho phép thay đổi trực tiếp đầu đe tương thích.

2.1. Linh hoạt khi thay đổi đầu đe

Một số công việc yêu cầu đầu truyền động có cấu hình khác nhau. Với dòng 2236, người vận hành có thể lựa chọn các đầu đe tương thích và thay đổi cấu hình dụng cụ dựa trên nhu cầu thực tế.

Hệ thống này giúp giảm sự phụ thuộc vào việc sử dụng nhiều adapter, đồng thời hỗ trợ khả năng tùy chỉnh dụng cụ mà không phải thay đổi toàn bộ súng siết.

2.2. Hạn chế suy giảm mô-men xoắn do adapter

Ingersoll Rand nhấn mạnh rằng Drive Xchange System™ cho phép thay đổi đầu đe mà không cần những adapter hoặc đầu nối dài có thể làm giảm mô-men xoắn.

Nhờ vậy, dòng 2236 được giới thiệu như một giải pháp kết hợp giữa mô-men xoắn cao, khả năng kiểm soát và tính linh hoạt trong quá trình sử dụng.

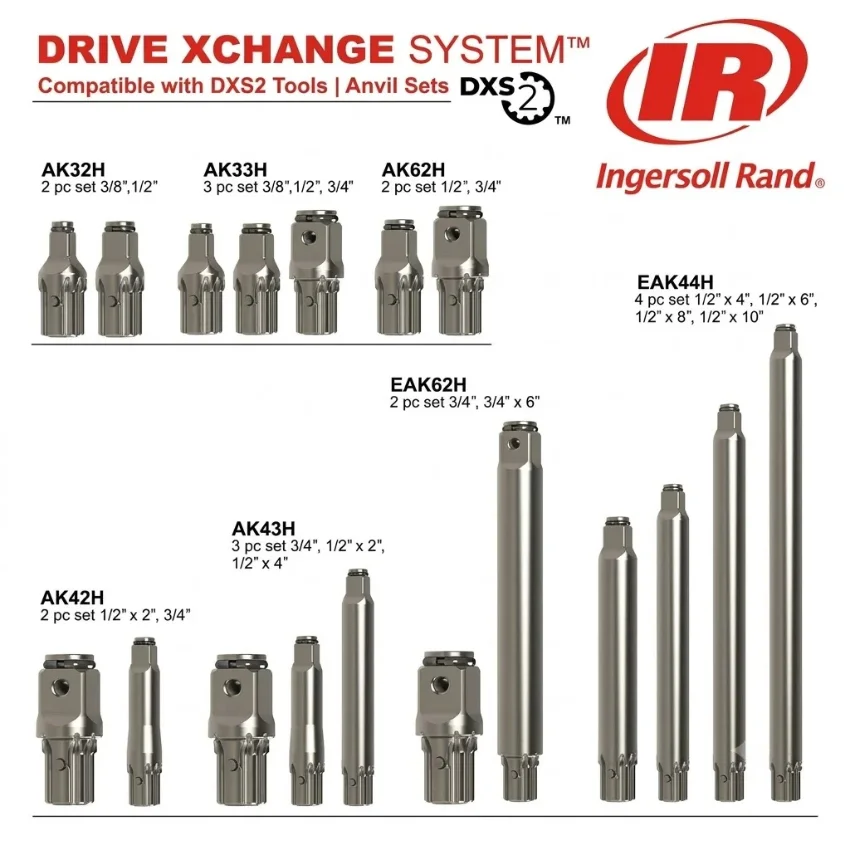

2.3. Các đầu đe tương thích có thể mua riêng

Ngoài những phiên bản dụng cụ được cung cấp sẵn, Ingersoll Rand còn có các bộ đầu đe khác nhau tương thích với dòng 2236. Những đầu đe này có thể được mua riêng và lắp đặt theo nhu cầu.

Việc lựa chọn đầu đe cần đối chiếu với tài liệu phụ kiện và mã linh kiện tương ứng, bảo đảm bộ phận được sử dụng phù hợp với dụng cụ.

3. Thông số kỹ thuật súng siết khí nén Ingersoll Rand 2236

Để dụng cụ vận hành theo yêu cầu, cần sử dụng hệ thống khí nén phù hợp và lựa chọn đúng phụ kiện kết nối. Các thông số được cung cấp trong tài liệu sản phẩm bao gồm:

Các thông số trên được tổng hợp từ phần thông tin sản phẩm và lắp đặt dòng 2236. Để biết đầy đủ những thông số khác, cần tham khảo Product Information Manual tương ứng với model.

4. Các phiên bản và đầu đe của dòng Ingersoll Rand 2236

Tài liệu sản phẩm cung cấp các cấu hình đầu đe khác nhau dành cho dòng 2236. Các phiên bản được mô tả trong bảng dưới đây:

Lưu ý biên tập: Tài liệu nguồn ghi lặp mã 2236QTiMAX cho cấu hình đầu đe tiêu chuẩn và đầu đe kéo dài 2 inch. Cần xác minh lại mã của phiên bản đầu đe kéo dài với tài liệu sản phẩm hiện hành trước khi sử dụng bảng này cho hoạt động đặt hàng hoặc tư vấn kỹ thuật.

Ngoài các cấu hình được liệt kê, dòng 2236 còn có các bộ đầu đe tương thích được cung cấp dưới dạng phụ kiện mua riêng. Người sử dụng cần tham khảo danh mục phụ kiện và mã linh kiện cụ thể khi lựa chọn.

5. Yêu cầu lắp đặt và nguồn khí nén của Ingersoll Rand 2236QTIMAX

Trước khi sử dụng lần đầu, cần xác nhận hệ thống khí nén và phụ kiện kết nối đáp ứng những yêu cầu được công bố cho dòng sản phẩm.

Theo tài liệu Ingersoll Rand, dòng 2236 yêu cầu:

• Đầu nối khí 1/4 inch NPT.
• Ống khí có kích thước tối thiểu 3/8 inch.
• Áp suất nguồn khí 90 PSI.
• Lưu lượng khí 36 CFM từ máy nén khí.

Nguồn cấp khí cần đáp ứng yêu cầu của dụng cụ để đạt hiệu suất vận hành được công bố. Việc sử dụng hệ thống cấp khí không phù hợp có thể ảnh hưởng đến khả năng làm việc của súng siết.

Người vận hành nên đối chiếu các yêu cầu thiết lập và sử dụng trong Product Information Manual trước khi kết nối dụng cụ và tiến hành công việc.

6. Hướng dẫn bảo dưỡng súng siết khí nén Ingersoll Rand 2236QTIMAX

Việc bôi trơn là một nội dung quan trọng trong quá trình bảo dưỡng dòng 2236. Theo tài liệu sản phẩm, dụng cụ cần được bôi trơn tại hai vị trí chính: động cơ khí và cơ cấu va đập.

Mỗi bộ phận có yêu cầu riêng về loại chất bôi trơn, vị trí thực hiện và khoảng thời gian bảo dưỡng.

6.1. Bôi trơn động cơ khí

Ingersoll Rand khuyến nghị sử dụng bộ bôi trơn trên đường khí hoặc bôi trơn thủ công qua cửa nạp khí bằng IR #10 Air Tool Oil.

Đối với phương pháp bôi trơn thủ công, tài liệu đưa ra hướng dẫn:

1. Sử dụng dầu IR #10 Air Tool Oil.
2. Nhỏ khoảng 10–15 giọt dầu vào cửa nạp khí của dụng cụ.
3. Kết nối lại nguồn khí theo quy trình an toàn và cho dụng cụ chạy trong vài giây để dầu được phân bổ qua động cơ.
4. Thực hiện bôi trơn trước mỗi lần sử dụng.
5. Bôi trơn trước khi bảo quản nhằm hạn chế ăn mòn.

Trong trường hợp dụng cụ hoạt động trong thời gian dài mà không sử dụng bộ bôi trơn trên đường khí, Ingersoll Rand khuyến nghị tra dầu lại sau khoảng mỗi giờ sử dụng.

Việc lựa chọn phương pháp bôi trơn cần phù hợp với cấu hình hệ thống khí nén đang sử dụng.

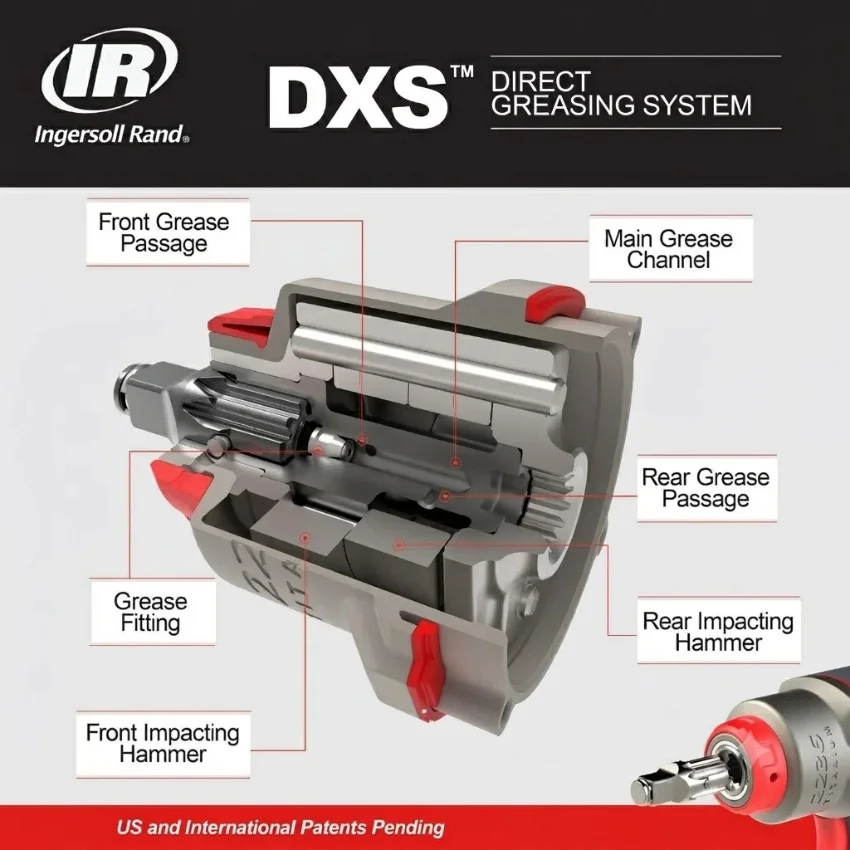

6.2. Bôi trơn cơ cấu va đập

Cơ cấu va đập của dòng 2236 được bôi trơn thông qua đầu tra mỡ dạng chìm (flush-mount grease fitting), nằm phía sau đầu đe.

Ingersoll Rand khuyến nghị sử dụng súng bơm mỡ được cung cấp trong các bộ Air Care Kits để thực hiện thao tác này.

Yêu cầu bôi trơn được nêu trong tài liệu:

• Vị trí: Đầu tra mỡ dạng chìm phía sau đầu đe.
• Loại mỡ: Ingersoll Rand #105 Grease.
• Chu kỳ: Sau mỗi 48 giờ hoạt động thực tế của dụng cụ.
• Thiết bị: Súng bơm mỡ phù hợp với đầu tra mỡ.

Lưu ý quan trọng: Khoảng thời gian 48 giờ được tính theo thời gian dụng cụ thực tế hoạt động, không phải 48 giờ theo lịch. Luôn tham khảo Product Information Manual để xác minh loại mỡ và lượng mỡ cần sử dụng cho đúng dụng cụ.

6.3. Các loại dầu mỡ và bộ dụng cụ bảo dưỡng

Ingersoll Rand cung cấp các loại dầu, mỡ và bộ dụng cụ hỗ trợ bảo dưỡng thiết bị khí nén.

Bộ 105-LBK1 trong tài liệu bao gồm:

• Một chai dầu dụng cụ khí nén dung tích 4 ounce.
• Một tuýp mỡ #105 dung tích 4 ounce.
• Một súng bơm mỡ sử dụng với đầu tra mỡ của dụng cụ.

Các mã dầu dụng cụ khí nén được liệt kê:

Các mã mỡ bôi trơn:

Việc sử dụng đúng chất bôi trơn và chu kỳ bảo dưỡng cần được đối chiếu với tài liệu kỹ thuật của dụng cụ.

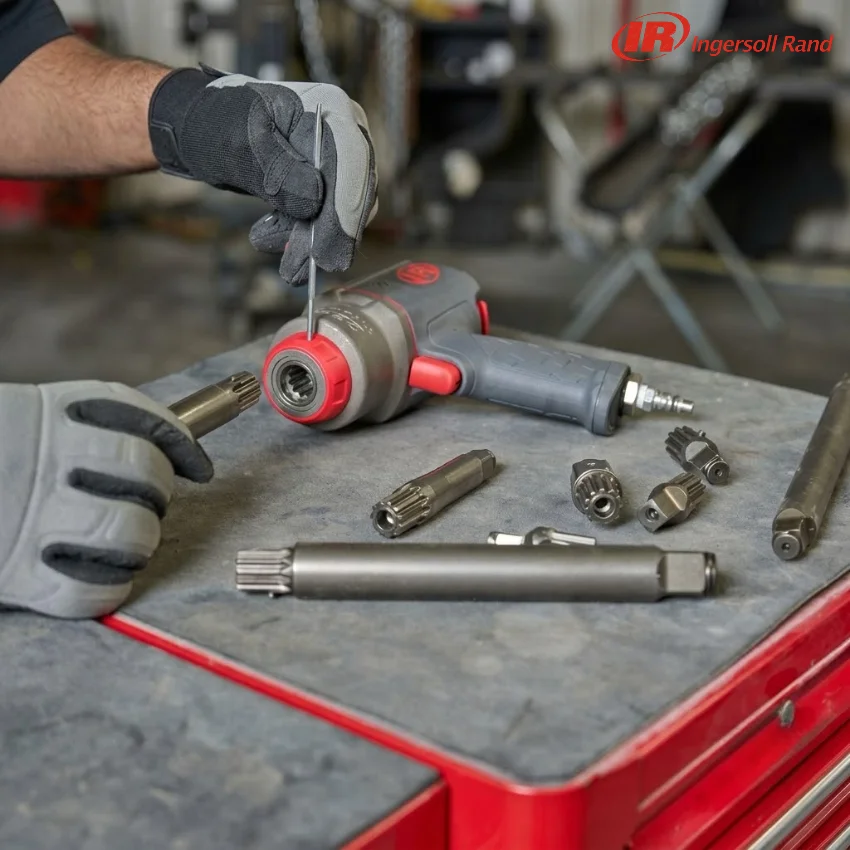

7. Thay đổi đầu đe trên hệ thống Drive Xchange

Một trong những tính năng đáng chú ý của dòng 2236 là khả năng thay đổi đầu đe. Theo thông tin sản phẩm, hệ thống Drive Xchange System™ được thiết kế để cho phép người sử dụng chuyển đổi giữa các đầu đe tương thích.

Tài liệu gốc có các hình ảnh minh họa quá trình thay đổi đầu đe, bao gồm hình sơ đồ kỹ thuật và hình ảnh thao tác thực tế.

Để thực hiện đúng quy trình, người vận hành cần sử dụng tài liệu kỹ thuật và hướng dẫn thay đổi đầu đe của dòng 2236. Trước khi tháo lắp phụ kiện, phải ngắt nguồn khí và thực hiện các biện pháp an toàn được nhà sản xuất quy định.

Không nên tự suy đoán thứ tự tháo lắp, dụng cụ hỗ trợ hoặc các bước cố định đầu đe chỉ từ hình ảnh minh họa. Cần đối chiếu hướng dẫn chính thức dành cho cấu hình đầu đe cụ thể.

8. Thông tin bảo hành và dịch vụ kỹ thuật Ingersoll Rand 2236

Theo tài liệu sản phẩm, Ingersoll Rand cung cấp chính sách bảo hành giới hạn hai năm đối với dòng 2236. Phạm vi và điều kiện bảo hành cụ thể được quy định trong tài liệu Policy Statement.

Đối với các đơn vị phân phối hoặc trung tâm dịch vụ, Ingersoll Rand có các quy trình tiếp nhận và quản lý yêu cầu bảo hành.

8.1. Dịch vụ bảo hành được quản lý

Những đại lý không trực tiếp thực hiện sửa chữa có thể gửi yêu cầu thông qua Managed Warranty Service theo quy trình của Ingersoll Rand.

8.2. Quản lý yêu cầu bảo hành

Đối với trung tâm dịch vụ hoặc nhà phân phối có tài khoản Tavant, yêu cầu hoàn trả chi phí bảo hành được quản lý qua Warranty Management System.

Những nhà phân phối không có tài khoản Tavant có thể sử dụng quy trình Submit a Request dành cho yêu cầu RGA hoặc hàng trả về bị lỗi.

Các quy trình và điều kiện áp dụng cần được đối chiếu với chính sách hiện hành của nhà sản xuất và khu vực phân phối tương ứng.

9. Kết luận

Ingersoll Rand 2236QTIMAX thuộc dòng súng siết khí nén 1/2 inch được phát triển với trọng tâm là khả năng tạo mô-men xoắn cao và tính linh hoạt khi thay đổi đầu đe. Hệ thống Drive Xchange System™ cho phép sử dụng các đầu đe tương thích mà không cần phụ thuộc vào adapter hoặc đầu nối dài truyền thống.

Để dụng cụ hoạt động đúng yêu cầu, người vận hành cần quan tâm đến nguồn khí nén 90 PSI, lưu lượng 36 CFM và kích thước ống khí tối thiểu 3/8 inch theo thông tin sản phẩm.

Bên cạnh đó, việc bôi trơn động cơ bằng dầu IR #10 và bảo dưỡng cơ cấu va đập bằng mỡ #105 theo chu kỳ khuyến nghị là những nội dung cần được thực hiện trong quá trình sử dụng.

Đối với việc lựa chọn cấu hình đầu đe, thay đổi phụ kiện hoặc sửa chữa, cần kiểm tra tài liệu kỹ thuật dành cho đúng phiên bản để bảo đảm tính tương thích và an toàn.

Nguồn biên tập: Ingersoll Rand
