Ingersoll Rand 1211MAX: Thông Số Kỹ Thuật, Hướng Dẫn Lắp Đặt Và Bảo Dưỡng

Một trong những đặc điểm của dòng 1211MAX là cơ cấu va đập không phản lực (reactionless impact mechanism). Theo thông tin sản phẩm Ingersoll Rand, dụng cụ có tốc độ không tải 625 RPM và mô-men xoắn phá đai ốc 80 ft-lb.

Để duy trì hiệu suất hoạt động, người sử dụng cần bảo đảm nguồn khí nén phù hợp và thực hiện bôi trơn định kỳ cho động cơ khí cũng như cơ cấu va đập. Bài viết dưới đây tổng hợp những thông tin quan trọng về Ingersoll Rand 1211MAX, từ đặc điểm kỹ thuật đến yêu cầu lắp đặt, bảo trì và hỗ trợ sửa chữa.

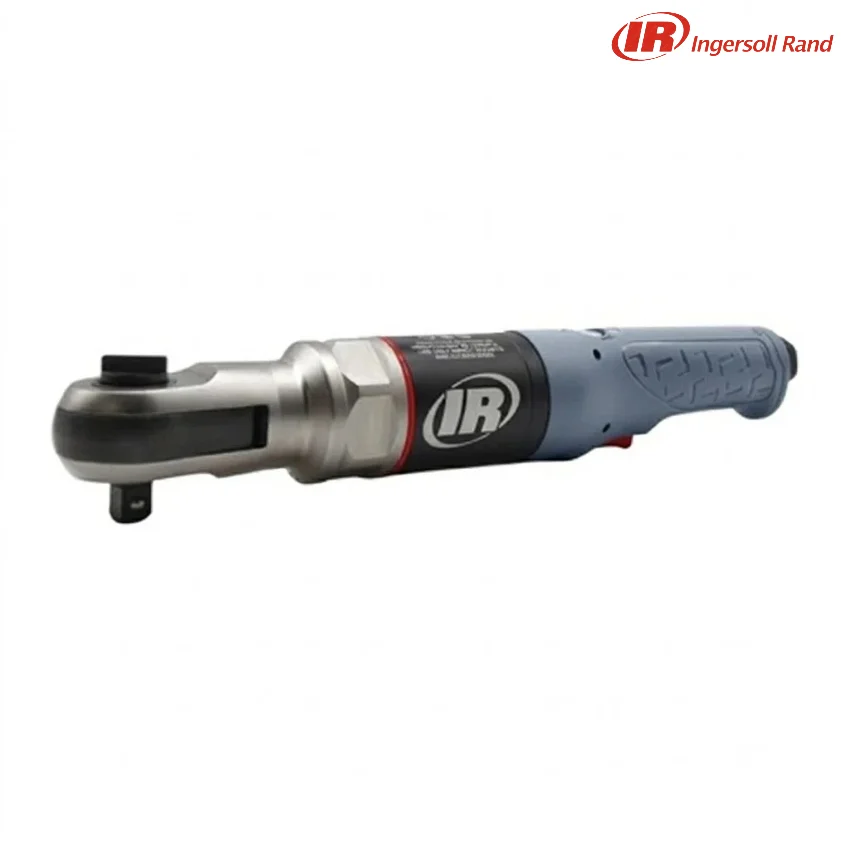

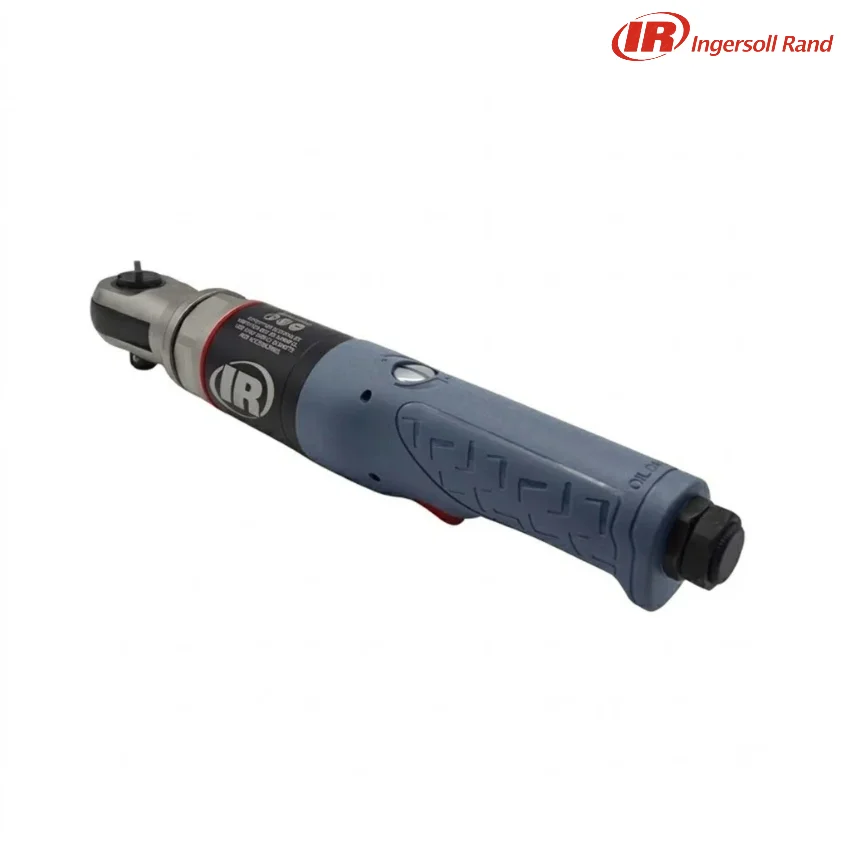

1. Tổng quan về dòng Ingersoll Rand 1211MAX

Dòng Ingersoll Rand 1211MAX được giới thiệu là một dụng cụ mạnh mẽ dành cho xưởng, kết hợp thiết kế nhỏ gọn với cơ cấu va đập không phản lực. Đây là những đặc điểm đáng chú ý khi người sử dụng cần thực hiện các công việc siết và tháo liên kết tại những vị trí có không gian hạn chế.

Sản phẩm được cung cấp với các phiên bản đầu vuông 3/8 inch hoặc 1/2 inch, cho phép người sử dụng xem xét lựa chọn cấu hình phù hợp với đầu khẩu và yêu cầu công việc.

1.1. Thiết kế nhỏ gọn cho không gian làm việc hạn chế

Trong một số công việc tại xưởng, vị trí của bu lông hoặc đai ốc có thể khiến việc tiếp cận bằng dụng cụ gặp khó khăn. Thiết kế nhỏ gọn của dòng 1211MAX là đặc điểm được Ingersoll Rand nhấn mạnh nhằm đáp ứng nhu cầu thao tác trong những không gian chật hẹp.

Khi lựa chọn dụng cụ, người sử dụng cần kiểm tra kích thước đầu vuông và khả năng tiếp cận vị trí liên kết để bảo đảm cấu hình được chọn phù hợp với công việc.

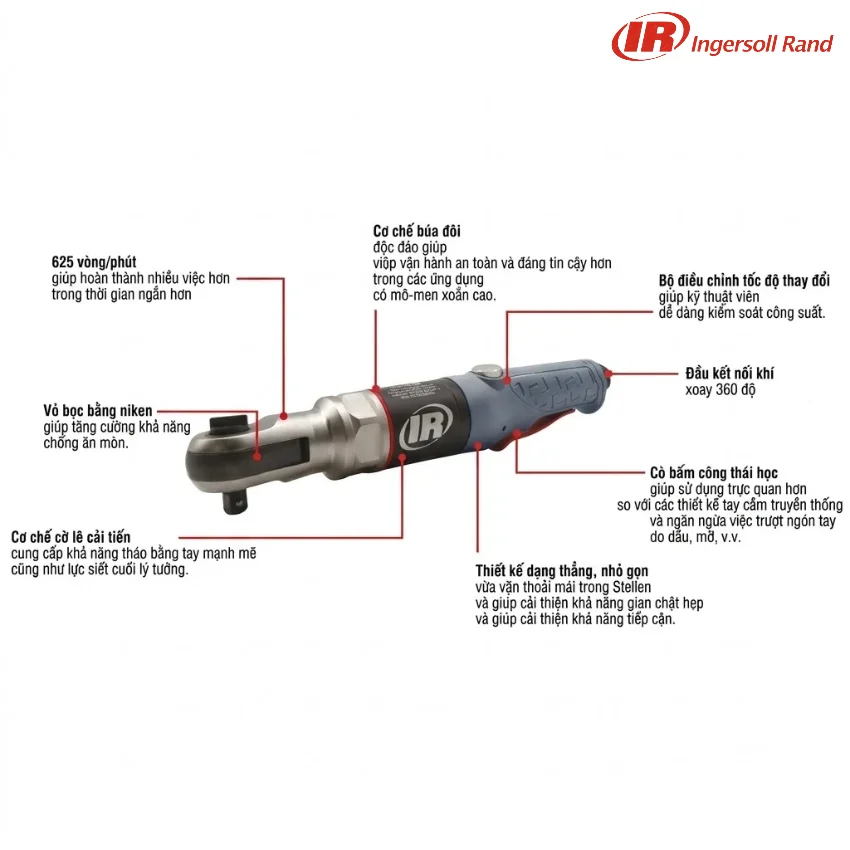

1.2. Cơ cấu va đập không phản lực

Reactionless impact mechanism là cơ cấu va đập không phản lực được trang bị trên dòng 1211MAX. Theo thông tin sản phẩm, cơ cấu này cho phép dụng cụ tạo ra mô-men xoắn phá đai ốc 80 ft-lb.

Đây là một trong những tính năng kỹ thuật đặc trưng của 1211MAX bên cạnh tốc độ không tải 625 RPM và thiết kế nhỏ gọn.

1.3. Các phiên bản đầu vuông

Thông tin sản phẩm cho biết dòng 1211MAX có các phiên bản đầu vuông:

• 3/8 inch: Phiên bản sử dụng đầu truyền động vuông kích thước 3/8 inch.
• 1/2 inch: Phiên bản sử dụng đầu truyền động vuông kích thước 1/2 inch.

Việc lựa chọn cần dựa vào cấu hình đầu khẩu và yêu cầu sử dụng thực tế. Tài liệu đang sử dụng chưa cung cấp đầy đủ mã đặt hàng riêng cho từng phiên bản, vì vậy cần tra cứu thông tin sản phẩm tương ứng trước khi lựa chọn hoặc đặt mua.

2. Thông số kỹ thuật Ingersoll Rand 1211MAX

Những thông số được công bố trong tài liệu giúp người sử dụng xác định yêu cầu về nguồn khí và điều kiện vận hành của dụng cụ.

Các giá trị trên được tổng hợp từ phần thông tin kỹ thuật và lắp đặt trong tài liệu Ingersoll Rand 1211MAX. Đối với những thông số bổ sung hoặc thông tin cụ thể của từng phiên bản, cần xem Product Information Manual tương ứng.

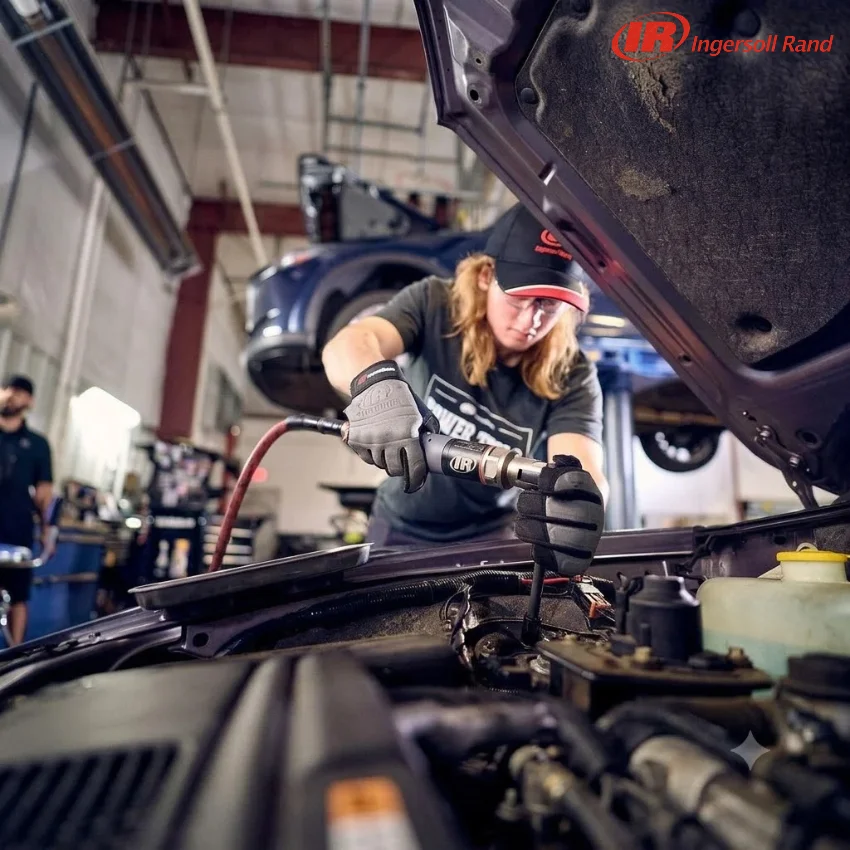

3. Đặc điểm sử dụng của Ingersoll Rand 1211MAX trong xưởng

Ingersoll Rand giới thiệu 1211MAX là dụng cụ dành cho xưởng, với thiết kế nhỏ gọn phù hợp cho những khu vực có không gian thao tác hạn chế.

Đối với người sử dụng, các yếu tố cần quan tâm khi lựa chọn dòng dụng cụ này gồm kích thước đầu vuông, khả năng tiếp cận vị trí liên kết, mức mô-men xoắn và điều kiện cấp khí nén.

3.1. Lựa chọn theo kích thước đầu vuông

Hai cấu hình đầu vuông 3/8 inch và 1/2 inch đáp ứng những yêu cầu kết nối đầu khẩu tương ứng. Khi lựa chọn, cần xác nhận kích thước đầu khẩu phù hợp với phiên bản dụng cụ và công việc cần thực hiện.

3.2. Lựa chọn theo yêu cầu mô-men xoắn

Thông số mô-men xoắn phá đai ốc 80 ft-lb là giá trị được công bố cho dòng 1211MAX. Người sử dụng cần đối chiếu khả năng của dụng cụ với yêu cầu công việc trước khi lựa chọn.

Giá trị mô-men xoắn phá đai ốc không nên được hiểu là giá trị mô-men xoắn siết cuối cùng của mọi mối ghép. Nếu ứng dụng quy định mô-men xoắn siết cụ thể, cần tuân thủ quy trình kiểm soát mô-men xoắn thích hợp.

4. Yêu cầu lắp đặt và nguồn cấp khí nén cho 1211MAX

Nguồn khí nén và phụ kiện kết nối cần đáp ứng các yêu cầu được công bố trước khi đưa dụng cụ vào sử dụng. Đây là bước cần thiết để hạn chế tình trạng dụng cụ hoạt động không đúng hiệu suất dự kiến.

4.1. Yêu cầu đối với hệ thống khí nén

Trước khi sử dụng lần đầu, tài liệu Ingersoll Rand yêu cầu người vận hành bảo đảm các điều kiện sau:

• Đầu nối khí 1/4 inch NPT.
• Ống khí có kích thước tối thiểu 3/8 inch.
• Áp suất khí 90 PSI.
• Lưu lượng khí 13,7 CFM từ máy nén khí.

Các yêu cầu trên cần được kiểm tra khi thiết lập hệ thống cấp khí. Không nên thay thế các thông số dành riêng cho dòng 1211MAX bằng thông số của những dòng dụng cụ khí nén khác.

4.2. Kiểm tra thông tin trước khi vận hành

Trước khi kết nối và vận hành dụng cụ, cần đối chiếu thông tin sản phẩm để xác nhận cấu hình đầu nối, nguồn khí và các yêu cầu sử dụng phù hợp.

Tài liệu gốc hướng dẫn tham khảo Product Information để biết đầy đủ thông tin lắp đặt. Những thao tác vận hành và an toàn chi tiết phải thực hiện theo hướng dẫn tương ứng với dụng cụ.

5. Hướng dẫn bôi trơn và bảo dưỡng Ingersoll Rand 1211MAX

Đối với dòng 1211MAX, Ingersoll Rand quy định việc bôi trơn động cơ khí trước mỗi lần sử dụng và bổ sung mỡ cho cơ cấu va đập sau khoảng thời gian hoạt động nhất định.

Hai hạng mục này sử dụng chất bôi trơn khác nhau và không nên nhầm lẫn về vị trí hoặc lượng sử dụng.

5.1. Bôi trơn động cơ khí trước mỗi lần sử dụng

Theo tài liệu, dụng cụ yêu cầu 8–12 giọt dầu #10 qua đầu vào khí trước mỗi lần sử dụng.

Thông tin bảo dưỡng cần chú ý:

• Chất bôi trơn: Dầu #10.
• Lượng sử dụng: 8–12 giọt.
• Vị trí: Đầu vào khí của dụng cụ.
• Chu kỳ: Trước mỗi lần sử dụng.

Trước khi thao tác bôi trơn, cần ngắt nguồn khí và thực hiện đúng hướng dẫn an toàn của nhà sản xuất. Sau đó, tiếp tục quy trình chuẩn bị vận hành theo tài liệu kỹ thuật của dòng 1211MAX.

5.2. Bôi trơn cơ cấu va đập sau 48 giờ hoạt động

Ngoài bôi trơn động cơ khí, dòng 1211MAX còn yêu cầu bổ sung mỡ cho cơ cấu va đập thông qua đầu tra mỡ nằm ở bên hông dụng cụ.

Thông tin được quy định trong tài liệu:

• Chất bôi trơn: Mỡ #105.
• Lượng sử dụng: 1 cc.
• Vị trí: Đầu tra mỡ ở bên hông dụng cụ.
• Chu kỳ: Sau 48 giờ hoạt động thực tế.

Lưu ý: Khoảng thời gian 48 giờ được tính theo thời gian bóp cò, tức thời gian dụng cụ thực tế vận hành, không phải thời gian 48 giờ theo lịch.

Để thực hiện thao tác bảo dưỡng đầy đủ, cần tham khảo hướng dẫn bảo trì chính thức của Ingersoll Rand.

5.3. Bảng tổng hợp lịch bôi trơn 1211MAX

Việc thực hiện đúng lịch bôi trơn là một nội dung cơ bản trong công tác bảo dưỡng dòng 1211MAX. Đối với các quy trình tháo rời hoặc kiểm tra bên trong, phải tham khảo tài liệu sửa chữa của đúng model.

6. Tài liệu và video hướng dẫn sửa chữa Ingersoll Rand 1211MAX

Ngoài thông tin về lắp đặt và bảo dưỡng, Ingersoll Rand còn cung cấp các nội dung hướng dẫn dịch vụ và sửa chữa dành cho dòng 1211MAX.

Tài liệu gốc đề cập đến bốn video hướng dẫn liên quan đến van điều khiển và đầu bánh cóc của dụng cụ.

6.1. Tháo và lắp lại van dòng 1211MAX

Hai video kỹ thuật được liệt kê gồm:

• Tháo van dòng 1211MAX.
• Lắp lại van dòng 1211MAX.

Những tài liệu này được sử dụng để tham khảo khi cần thực hiện công việc liên quan đến cụm van của dụng cụ.

6.2. Tháo và lắp lại đầu bánh cóc

Hai video tiếp theo trình bày nội dung:

• Tháo đầu bánh cóc 1211MAX.
• Lắp lại đầu bánh cóc 1211MAX.

Đối với thao tác tháo rời hoặc lắp ráp các bộ phận bên trong, cần sử dụng hướng dẫn kỹ thuật tương ứng thay vì chỉ dựa trên mô tả tóm tắt.

Lưu ý: Tài liệu được cung cấp liệt kê tên các video nhưng không có đầy đủ đường dẫn phát video trong phần văn bản. Vì vậy, cần xác minh video chính hãng trước khi nhúng lên website.

7. Chính sách bảo hành và dịch vụ hỗ trợ cho 1211MAX

Trong tài liệu Ingersoll Rand, dòng 1211MAX được giới thiệu với phạm vi bảo hành giới hạn hai năm. Những điều kiện cụ thể cần tham khảo tài liệu Policy Statement của nhà sản xuất.

7.1. Dịch vụ bảo hành được quản lý

Đối với các đại lý không trực tiếp thực hiện dịch vụ sửa chữa, Ingersoll Rand cung cấp quy trình Managed Warranty Service để chuyển yêu cầu sửa chữa của khách hàng.

Tài liệu đề cập đến chương trình Simple, Fast Repair tại Bắc Mỹ. Đối với những khu vực khác, người sử dụng có thể tham khảo Distributor Finder để tìm trung tâm dịch vụ phù hợp.

7.2. Quản lý yêu cầu bảo hành dành cho nhà phân phối

Thông tin trong tài liệu được chia theo hai trường hợp:

• Trung tâm dịch vụ hoặc nhà phân phối có tài khoản Tavant: Gửi yêu cầu thông qua Warranty Management System để được xử lý việc hoàn trả chi phí bảo hành và phụ tùng.
• Nhà phân phối không có tài khoản Tavant: Sử dụng quy trình Submit a Request dành cho yêu cầu RGA hoặc hàng trả về bị lỗi.

Quy trình bảo hành thực tế cần đối chiếu với chính sách hiện hành và điều kiện áp dụng của từng thị trường.

8. Kết luận

Ingersoll Rand 1211MAX là dòng dụng cụ siết khí nén có thiết kế nhỏ gọn, phù hợp với những công việc tại xưởng và khu vực có không gian hạn chế. Sản phẩm được giới thiệu với hai cấu hình đầu vuông 3/8 inch và 1/2 inch, tốc độ không tải 625 RPM và mô-men xoắn phá đai ốc 80 ft-lb.

Để đáp ứng yêu cầu vận hành, người sử dụng cần bảo đảm nguồn khí 90 PSI, lưu lượng 13,7 CFM và ống khí tối thiểu 3/8 inch theo thông tin sản phẩm.

Bên cạnh đó, việc bôi trơn động cơ khí bằng 8–12 giọt dầu #10 trước mỗi lần sử dụng và bổ sung 1 cc mỡ #105 sau 48 giờ hoạt động thực tế là những yêu cầu bảo dưỡng quan trọng của dòng 1211MAX.

Đối với những thao tác cần tháo van, đầu bánh cóc hoặc kiểm tra các bộ phận bên trong, cần tham khảo hướng dẫn kỹ thuật chính hãng và tuân thủ yêu cầu an toàn tương ứng.

Nguồn biên tập: Ingersoll Rand
