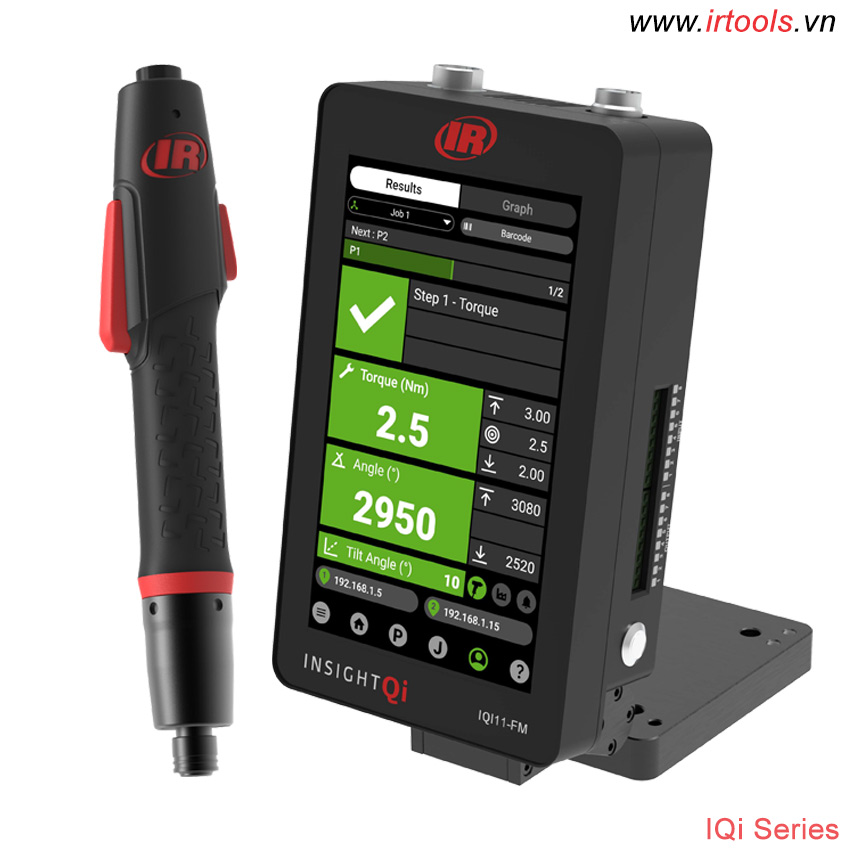

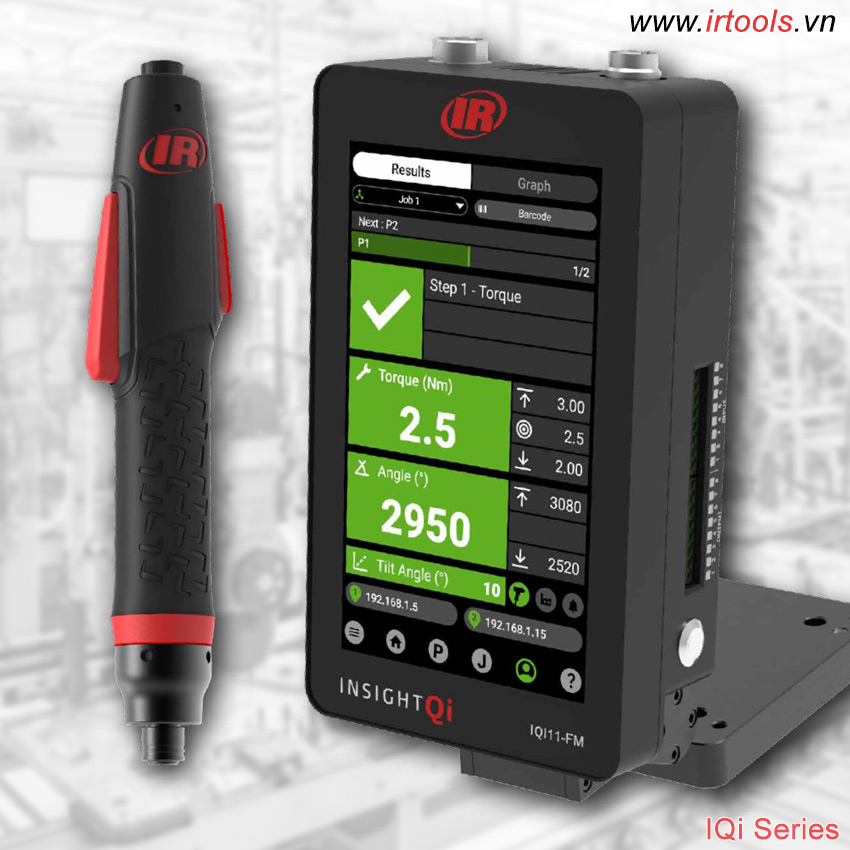

Tô vít siết lực chính xác IQI Series 0,02 – 15Nm, kết nối MES chính hãng Ingersoll Rand USA. Tô vít tích hợp cảm biến, được thiết kế chuyên biệt cho các ứng dụng yêu cầu độ chính xác cao trong quá trình lắp ráp tại nhà máy
Tích hợp đo mô-men xoắn theo thời gian thực, kiểm soát lỗi nâng cao, động cơ không chổi than và giao diện lập trình thân thiện giúp đảm bảo các liên kết đạt chuẩn và nhất quán
Đặc tính kỹ thuật dòng tô vít siết lực IQI Series
IQi là dòng thiết bị siết lực chính xác chuyên dụng cho các ngành công nghiệp yêu cầu kiểm soát chất lượng chặt chẽ như linh kiện điện tử, thiết bị y tế và lắp ráp chính xác.

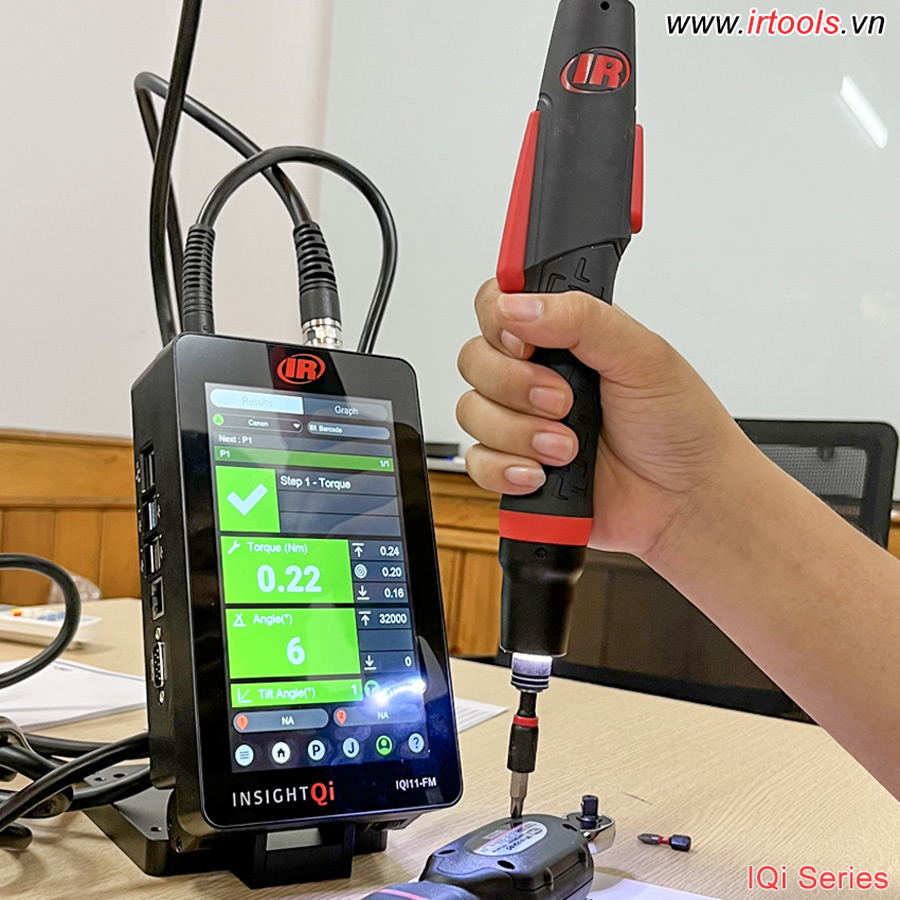

Với sai số mô-men xoắn chỉ ±3.5%, IQi đảm bảo độ chính xác cho mỗi lần siết. Hệ thống đo mô-men xoắn và góc siết tích hợp giúp theo dõi thời gian thực, hỗ trợ phát hiện lỗi và truy vết dữ liệu.
Hệ thống kiểm soát mô-men xoắn, góc siết và điểm dừng được tích hợp tiên tiến giúp người vận hành phát hiện và ngăn chặn lỗi siết ngay trong thời gian thực – Giảm thiểu các công đoạn sửa lỗi, chi phí chất lượng do lỗi lắp ráp gây ra và nâng cao độ chính xác
Người dùng có thể lập trình đến 32 cấu hình PSET và 64 công việc (Jobs) khác nhau. Súng có hai kiểu kích hoạt: cần gạt (lever-start) và kết hợp ấn–gạt (push-to-start/lever-start) linh hoạt cho từng thao tác.
Giao diện lập trình web giảm 50% thời gian cài đặt ban đầu, hỗ trợ kết nối Fieldbus hoặc MES để tự động chọn chương trình làm việc.
Cung cấp linh hoạt với hai tùy chọn khởi động: nhấn để kích hoạt (push-to-start) hoặc cò bóp (trigger-start). Dải lực siết hỗ trợ từ 0.2 Nm đến 15 Nm, với khả năng lập trình đến 32 cấu hình Pset và 64 Jobs cho mỗi thiết bị theo ứng dụng
Ưu điểm thiết kế IQI Series
Độ chính xác vượt trội
Giám sát mô-men xoắn và góc siết theo thời gian thực với độ chính xác ±3.5%.
Chức năng chống lỗi (Error-Proofing)

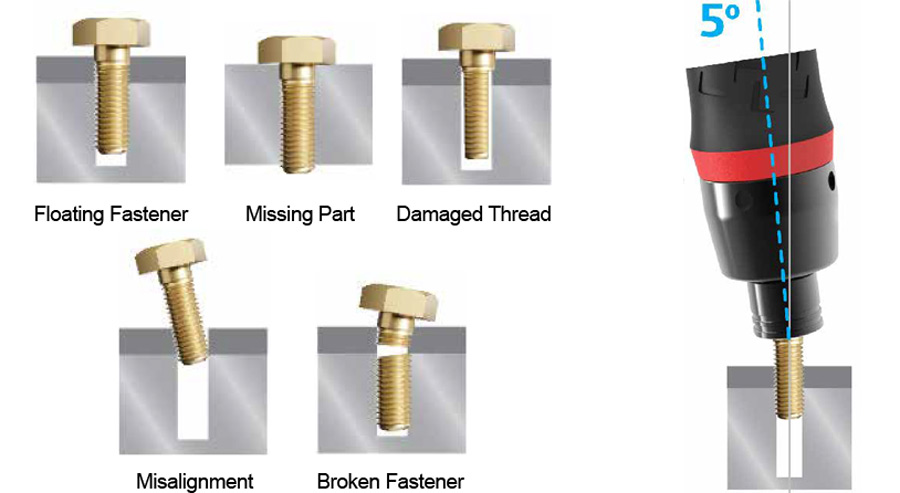

Kiểm soát mô-men xoắn và góc siết tiên tiến, giúp giảm lỗi như tuột ren, lệch trục, và cấn ren.
Truy vết toàn bộ quy trình
Dữ liệu siết được ghi lại phục vụ kiểm tra, chứng nhận và đảm bảo chất lượng.
Tích hợp các phần mềm Industry 4.0
Tích hợp liền mạch với hệ thống MES, Fieldbus và các quy trình làm việc
Tay cầm công thái học:
Thiết kế tay cầm tối ưu hóa sự thoải mái cho người vận hành khi sử dụng trong thời gian dài. Các dòng dụng cụ có lực siết dưới 2.5 Nm được trang bị tay cầm có đường kính >34 mm, giúp giảm mỏi tay và cải thiện hiệu suất thao tác.
Cấu trúc chống tĩnh điện (ESD-safe):
Thiết kế đạt chuẩn chống tĩnh điện giúp bảo vệ linh kiện điện tử, phù hợp cho mọi môi trường lắp ráp – đặc biệt là các ứng dụng lắp ráp bảng mạch và linh kiện nhạy cảm với điện tích.
Vòng đèn báo trạng thái 360 độ: Vòng đèn LED đa màu dạng vòng 360º chiếu sáng vùng thao tác và cung cấp phản hồi trực quan về trạng thái hoạt động của công cụ. Người vận hành có thể dễ dàng theo dõi tiến trình và tăng hiệu quả thao tác trong dây chuyền lắp ráp.
Độ bền: Tô vít siết lưc được thiết kế cho hơn 1 triệu chu kỳ hoạt động không cần bảo trì, đảm bảo độ bền và giảm chi phí vận hành lâu dài.
Tải catalogue tô vít siết lực chính xác IQI Series Ingersoll Rand: IQI Series Catalogue
Video tô vít siết lực IQI Series
Bảng thông số kỹ thuật IQI Series
| Mã sản phẩm | Nguồn cấp | Kích hoạt | Lực siết
(Nm/in-lbs) |
Tốc độ
(rpm) |
Trọng lượng
(g) |
Loại đầu gắn | Chiều dài
(mm) |
Khoảng cách
tâm (mm) |
|---|---|---|---|---|---|---|---|---|
| IQI2LT0017TQ4 | IQI-PS-1 | Lever Start | 0.02–0.17 / 0.17–1.5 | 50–1500 | 460 | 1/4″ QC | 243 | 25.5 |
| IQI2LT0017TM4 | IQI-PS-1 | Lever Start | 0.02–0.17 / 0.17–1.5 | 50–1500 | 460 | Half Moon | 243 | 25.5 |
| IQI2LT0050TQ4 | IQI-PS-1 | Lever Start | 0.1–0.5 / 0.88–4.4 | 20–1000 | 460 | 1/4″ QC | 243 | 25.5 |
| IQI2LT0100TQ4 | IQI-PS-1 | Lever Start | 0.2–1 / 1.8–8.8 | 20–1000 | 460 | 1/4″ QC | 243 | 25.5 |
| IQI2LT0200TQ4 | IQI-PS-1 | Lever Start | 0.4–2 / 3.5–17.7 | 20–800 | 460 | 1/4″ QC | 243 | 25.5 |
| IQI2LT0250TQ4 | IQI-PS-1 | Lever Start | 0.5–2.5 / 4.4–22.1 | 20–525 | 460 | 1/4″ QC | 243 | 25.5 |
| IQI4LT0500TQ4 | IQI-PS-2 | Lever Start | 2–5 / 17.7–44 | 20–900 | 850 | 1/4″ QC | 248 | 30.5 |
| IQI4LT1000TQ4 | IQI-PS-2 | Lever Start | 4–10 / 35–88 | 10–500 | 850 | 1/4″ QC | 248 | 30.5 |
| IQI4LT1500TQ4 | IQI-PS-2 | Lever Start | 5–15 / 44–133 | 10–300 | 850 | 1/4″ QC | 248 | 30.5 |
| IQI2LT0017PQ4 | IQI-PS-1 | Push/Lever Start | 0.02–0.17 / 0.17–1.5 | 50–1500 | 490 | 1/4″ QC | 269 | 25.5 |
| IQI2LT0017PM4 | IQI-PS-1 | Push/Lever Start | 0.02–0.17 / 0.17–1.5 | 50–1500 | 490 | Half Moon | 269 | 25.5 |
| IQI2LT0050PQ4 | IQI-PS-1 | Push/Lever Start | 0.1–0.5 / 0.88–4.4 | 20–1000 | 490 | 1/4″ QC | 269 | 25.5 |
| IQI2LT0100PQ4 | IQI-PS-1 | Push/Lever Start | 0.2–1 / 1.8–8.8 | 20–1000 | 490 | 1/4″ QC | 269 | 25.5 |
| IQI2LT0200PQ4 | IQI-PS-1 | Push/Lever Start | 0.4–2 / 3.5–17.7 | 20–800 | 490 | 1/4″ QC | 269 | 25.5 |
| IQI2LT0250PQ4 | IQI-PS-1 | Push/Lever Start | 0.5–2.5 / 4.4–22.1 | 20–525 | 490 | 1/4″ QC | 269 | 25.5 |
| IQI4LT0500PQ4 | IQI-PS-2 | Push/Lever Start | 2–5 / 17.7–44 | 20–900 | 880 | 1/4″ QC | 272 | 30.5 |
| IQI4LT1000PQ4 | IQI-PS-2 | Push/Lever Start | 4–10 / 35–88 | 10–500 | 880 | 1/4″ QC | 272 | 30.5 |
| IQI4LT1500PQ4 | IQI-PS-2 | Push/Lever Start | 5–15 / 44–133 | 10–300 | 880 | 1/4″ QC | 272 | 30.5 |
